عملية تصنيع خرطوم السيليكون المخصص: من التصميم إلى الإنتاج

تواجه فترة توقف مكلفة عن العمل عندما تفشل الخراطيم الجاهزة تحت درجات الحرارة أو الضغوط العالية. كيف يمكنك ضمان الحصول على خرطوم يلبي مواصفاتك الدقيقة ويعمل بموثوقية؟ إن عملية خرطوم السيليكون المخصص توفر حلاً تعاونياً بدءاً من الفكرة وحتى المنتج النهائي. إن فهم هذه العملية يمنحك القدرة على اتخاذ قرارات مدروسة. تدوم خراطيم السيليكون المخصصة، مع التعزيز المناسب، من 10 إلى 15 عاماً بدلاً من العمر الافتراضي المعتاد لخراطيم المطاط والذي يتراوح من 3 إلى 5 سنوات.

النقاط الرئيسية

• تدوم خراطيم السيليكون المخصصة المزودة بالتعزيز المناسب من 10 إلى 15 عاماً. بينما تدوم الخراطيم المطاطية من 3 إلى 5 سنوات فقط.

• حدد احتياجاتك من السوائل ودرجات الحرارة والضغط بدقة. هذا يمنع تلف الخرطوم وفترات التوقف المكلفة عن العمل.

• اختر درجة السيليكون والتوصيلات المناسبة لبيئة عملك. هذا يضمن ملاءمة مثالية وعمراً تشغيلياً طويلاً.

تحديد متطلبات تطبيقك

قبل أن تتصل بأي شركة مصنعة، يجب عليك تحديد متطلبات تطبيقك بدقة. تحدد هذه الخطوة الأساسية كل قرار لاحق في عملية تصنيع خرطوم السيليكون المخصص. يؤدي تخطي هذا التحليل إلى أعطال مبكرة، وإعادات تصميم مكلفة، وتوقف العمليات التشغيلية. أنت بحاجة إلى نهج منهجي لتحديد نطاق التشغيل الكامل لنظامك.

تحديد نوع السائل والتوافق الكيميائي

يحدد السائل الذي ينقله الخرطوم تركيبة المادة. يجب عليك تحديد التركيب الكيميائي الدقيق، والتركيز، ودرجة حرارة السائل عند نقطة التلامس. يظهر السيليكون توافقاً ممتازاً مع سوائل التبريد الشائعة، بما في ذلك إيثيلين جلايكول، وبروبيلين جلايكول، وتكنولوجيا الأحماض العضوية (OAT)، وتركيبات OAT الهجينة. تحافظ هذه السوائل على السلامة الهيكلية للسيليكون ومرونته دون حدوث تدهور.

ومع ذلك، تظهر مشكلات التوافق عندما تقرن السيليكون بسوائل غير متوافقة. يتسبب زيت المحرك القياسي بدون بطانة من الفلوروسيليكون في انتفاخ السيليكون وانقسامه في النهاية. يؤدي التعرض الطويل للأشعة فوق البنفسجية عالية الشدة أو الأوزون إلى ظهور "تشققات الأوزون"، والتي تظهر على شكل تشققات صغيرة شبيهة بشبكة العنكبوت على سطح الخرطوم. يجب عليك دائماً التحقق من أن مادة الخرطوم ذات تصنيف يتناسب مع المواد الكيميائية المحددة التي سينقلها.

تثبت عواقب التحديد غير الكافي للسائل أنها وخيمة:

• التدهور الكيميائي: يؤدي السائل غير المتوافق إلى تفكيك مادة الخرطوم على المستوى الجزيئي، مما يسبب الضعف، وتسربات الرشح، والانفجارات في النهاية.

• الانتفاخ والتلف: تمتص مواد الخرطوم مكونات السائل، مما يقلل من القطر الداخلي، ويوثر على التدفق والضغط، ويؤدي إلى التشققات والانقسامات والفشل.

• عطل الخرطوم: فقدان مفاجئ وغير متوقع للهيدروليك، وتلف الآلات، ومخاطر على سلامة الأفراد.

قد يؤدي التعرض لمادة كيميائية غير متوافقة إلى الانتفاخ، أو التليين، أو التصلب، أو التشقق، أو تغير اللون، أو النفاذية، أو فقدان المرونة، أو الانفصال بين طبقات الخرطوم، أو التسربات، أو العطل المفاجئ. يختلف التوافق أيضاً باختلاف درجة الحرارة والتركيز. المادة الآمنة لمادة كيميائية مخففة في درجة حرارة الغرفة قد تفشل مع محلول مركز في درجات حرارة مرتفعة.

يجب عليك الرجوع إلى معايير الاختبار المعتمدة للتحقق من توافق المواد. يوضح الجدول أدناه الطرق الرئيسية التي يستخدمها المصنعون:

تحديد درجات الحرارة والضغط القصوى

يجب عليك توثيق كل من الحد الأقصى والحد الأدنى لدرجات الحرارة التي سيواجهها الخرطوم أثناء التشغيل المستمر والارتفاعات المؤقتة. يوفر السيليكون ثباتاً حرارياً استثنائياً مقارنة باللدائن الأخرى. يوضح الجدول أدناه نطاقات درجات الحرارة النموذجية لخراطيم السيليكون المخصصة:

يمنع التحديد الدقيق لدرجة الحرارة الهشاشة والتشقق وضعف المادة الناتج عن الحرارة أو البرودة الشديدة. على سبيل المثال، SUNRISE خراطيم تعمل من -50°F إلى 212°F، وتتطلب تهيئة قبل الاستخدام. يجب عليك أيضاً مراعاة تقلبات درجات الحرارة المحيطة التي تؤثر على الخرطوم حتى عندما يكون السائل ساكناً في النظام.

تتطلب متطلبات الضغط اهتماماً مماثلاً. تحتاج إلى تحديد أقصى ضغط تشغيل، وضغط الاندفاع، وظروف التفريغ التي يواجهها نظامك. تتوافق طبقة التعزيز في خرطومك مباشرة مع متطلبات الضغط هذه:

بالنسبة للتطبيقات ذات الضغط العالي في أنظمة السيارات أو الأنظمة الهيدروليكية، يجب عليك استخدام خراطيم سيليكون معززة بطبقات إضافية للتعامل بأمان مع الضغوط المتزايدة. تتمتع خراطيم SUNRISE بحد أدنى 500 PSI ومعامل أمان 3:1، ولكن يجب عليك تعديل الضغط حسب المهمة.

يجب عدم تشغيل الخراطيم الهيدروليكية بضغوط تتجاوز حدود ضغط التشغيل المصممة لها، ولا ينبغي تعريض الخراطيم القياسية لدرجات حرارة خارج نطاق -40°C إلى +120°C. يؤدي التشغيل خارج هذه الحدود إلى تقليل عمر الخدمة مباشرة؛ وتتطلب الظروف القاسية خراطيم متخصصة.

تعد العلاقة بين درجة الحرارة والضغط أمراً بالغ الأهمية. تؤدي درجات الحرارة المرتفعة إلى تقليل قوة الشد لمادة الخرطوم، مما يخفض تصنيف الضغط الخاص به. يجب عليك تقييم كلا العاملين في وقت واحد، وليس بشكل مستقل.

تقييم العوامل البيئية وعوامل التركيب

تقدم بيئة التشغيل الخاصة بك متغيرات تتجاوز السوائل والضغط. يجب عليك تقييم التعرض للأشعة فوق البنفسجية، وتركيز الأوزون، والأبخرة الكيميائية، ومصادر التآكل، وقيود التركيب المادي. تؤثر هذه العوامل بشكل كبير على اختيار المواد وتوجيه الخراطيم.

يُظهر السيليكون مقاومة ملحوظة للأوزون وتدهور الأشعة فوق البنفسجية. لا يُظهر اختبار مقاومة الأوزون القياسي (ASTM D1149, ISO 1431) عند 50 pphm أوزون، 40°C، و20% إجهاد شد أي تشقق مرئي في مطاط السيليكون حتى بعد 1000 ساعة، في حين يتشقق المطاط الطبيعي في غضون 24 ساعة. في البيئات المائية التي تحتوي على 10 ppm أوزون، حافظت أغشية مطاط السيليكون على أكثر من 90% من قوة الشد وأكثر من 85% من الاستطالة عند الكسر بعد 10000 ساعة من التعرض المستمر، دون أي تدهور في السطح. كما لا يُظهر اختبار الأوزون الديناميكي (50 pphm، 10% إجهاد دوري عند 1 Hz) أي تشقق بعد 100 ساعة، مما يثبت الاستقرار الكيميائي لهيكل Si-O-Si.

تتطلب عوامل التركيب قياساً دقيقاً للمساحة المتاحة، ومسارات التوجيه، وقيود نصف قطر الانحناء. يمثل الحد الأدنى لنصف قطر الانحناء أضيق منحنى يمكن أن يتحمله الخرطوم دون تلف. يجب عليك اتباع مواصفات نصف قطر الانحناء للحفاظ على ضغط النظام الأمثل، وكفاءة التدفق، وطول عمر الخرطوم بشكل عام.

يؤدي ثني الخرطوم بما يتجاوز نصف قطره الموصى به إلى تآكل التعزيز الداخلي. وهذا يؤدي إلى انهيار جدار الخرطوم وتقييد التدفق. قد يتسبب التقييد الناتج في حدوث تسريبات أو انفجارات أو تلوث، خاصة في التطبيقات الحساسة مثل الأغذية والمشروبات والأدوية. كما يمكن أن يؤدي تجاوز الحد الأدنى لنصف قطر الانحناء إلى حدوث التواء، مما يزيد من تقييد التدفق ويزيد من انخفاض الضغط. يمكن أن تؤدي هذه المشكلات إلى تشقق أو انقسام جدار الخرطوم، وتلف التعزيزات الداخلية، وانخفاض في سعة الضغط، مما يؤدي في النهاية إلى توقف غير مخطط له، وفقدان المنتج، وحوادث تتعلق بالسلامة.

يعد اتباع مواصفات نصف قطر الانحناء أمراً ضرورياً للحفاظ على ضغط النظام الأمثل، وكفاءة التدفق، وطول عمر الخرطوم بشكل عام. بمرور الوقت، يمكن أن يتسبب التوجيه غير الصحيح في حدوث تشققات وفشل كارثي للخرطوم. لا يؤدي التوجيه الصحيح إلى إطالة عمر الخرطوم فحسب، بل يعمل أيضاً على تحسين كفاءة النظام وسلامة المشغل.

يجب عليك أيضاً مراعاة الاهتزاز، وتكرار الثني، ونقاط التآكل المحتملة أثناء التثبيت. كل عامل يضيق خيارات المواد الخاصة بك ويحدد استراتيجية التعزيز. إن توثيق هذه المتطلبات بدقة في البداية يبسط عملية خرطوم السيليكون المخصص بالكامل ويمنع المراجعات المكلفة لاحقاً.

اختيار المواد والتخصيص

بعد تحديد متطلبات تطبيقك، تنتقل إلى اختيار المواد. تحول هذه المرحلة مواصفاتك إلى تصميم خرطوم ملموس. أنت تختار نوع السيليكون، والأبعاد، والصلابة، واللون، ووصلات الأطراف. يؤثر كل قرار على الأداء والمتانة والتكلفة. يساعدك فهم هذه الخيارات على التنقل في عملية خرطوم السيليكون المخصص بثقة.

اختيار نوع السيليكون المناسب

السيليكون ليس مادة واحدة. فهو يأتي في درجات عديدة، كل منها مصمم لظروف محددة. يجب عليك مطابقة الدرجة مع بيئة التشغيل الخاصة بك. يوضح الجدول أدناه درجات السيليكون الأكثر شيوعاً وخصائصها المميزة الرئيسية.

تحدد صناعتك الدرجة المناسبة. ضع في اعتبارك هذه التطبيقات الشائعة:

• الطبية والدوائية: تستخدم السيليكون الصلب بدرجة FDA الأبيض، وإسفنج السيليكون الناعم ASTM D1056، ودرجة AA-59588/ZZ-R-765 للنقاء والتوافق الحيوي واستقرار التعقيم.

• معالجة الأغذية والمشروبات: تستخدم السيليكون الصلب بدرجة FDA الأبيض ودرجات الإسفنج مغلق الخلايا (AMS 3195/3196) للنظافة ومقاومة الحرارة.

• أنظمة السيارات والمركبات الكهربائية: تستخدم AMS 3195/3196، والسيليكون المقوى بالألياف الزجاجية، وAA-59588/ZZ-R-765 للاستقرار الحراري والمتانة.

• الفضاء والدفاع: تستخدم إسفنج مقاوم للهب UL94 V-0، وAA-59588/ZZ-R-765، والسيليكون المقوى بالألياف الزجاجية للسلامة من الحرائق والأداء المعتمد.

• الإلكترونيات والكهرباء: تستخدم السيليكون الموصل كهربائياً ودرجات UL94 HB/V-0 للحماية من التداخل الكهرومغناطيسي/ترددات الراديو ومقاومة اللهب.

• الآلات الصناعية: تستخدم إسفنج صلب AMS 3196، والإسفنج التجاري، والسيليكون الصلب المقوى للتعرض المستمر للحرارة والضغط.

• البناء: تستخدم درجات إسفنج من ناعمة إلى متوسطة والسيليكون التجاري لمنع تسرب العوامل الجوية والمتانة في الأماكن الخارجية.

تختلف الخصائص الميكانيكية أيضاً حسب الدرجة. تحتاج إلى تقييم الاستطالة وقوة التمزق لتطبيقك. يوضح الجدول أدناه النطاقات النموذجية عبر فئات درجات السيليكون.

توفر الدرجة الخاصة عالية القوة استطالة أقل ولكن مقاومة فائقة للتمزق. هذا المزيج يناسب التطبيقات التي تتضمن ثنياً متكرراً أو إجهاداً ميكانيكياً عالياً. توفر الدرجة الناعمة تمدداً أكبر ولكن مقاومة أقل للتمزق. اختر التوازن الذي يتناسب مع ظروف التشغيل الخاصة بك.

تخصيص الأبعاد، والصلابة (Durometer)، واللون

يجب عليك تحديد الأبعاد الدقيقة لخرطومك. يحدد الطول، والقطر الداخلي، وسمك الجدار هندسة الخرطوم. يجب أن تستوعب هذه الأبعاد معدل التدفق، وانخفاض الضغط، ومساحة التركيب في نظامك. تقوم الشركة المصنعة بإنتاج الخراطيم وفقاً لقياساتك الدقيقة، مما يضمن ملاءمة مثالية.

تقيس الصلابة (Durometer) صلابة مادة السيليكون. تؤثر هذه الخاصية بشكل مباشر على المرونة ومقاومة التآكل. يوضح الجدول أدناه العلاقة.

يعمل مقياس الصلابة الناعم (20–40 Shore A) بشكل جيد لتطبيقات الإحكام حيث يجب أن يتشكل الخرطوم مع الأسطح غير المنتظمة. يناسب مقياس الصلابة الصلب (70–90 Shore A) أنظمة الضغط العالي حيث يجب أن يقاوم الخرطوم التشوه والتآكل. يوفر مقياس الصلابة المتوسط خياراً متوازناً لمعظم التطبيقات العامة.

يوفر اختيار اللون فوائد وظيفية وجمالية. تساعد خيارات الألوان القياسية في تحديد نوع السائل ووظيفة النظام.

• أزرق أو أخضر: يشير عادةً إلى خراطيم سائل التبريد أو السخان.

• أحمر: غالباً ما يشير إلى خراطيم سائل ناقل الحركة أو سائل التوجيه المعزز.

• أسود: اللون الأكثر شيوعاً لخراطيم الوقود، وخطوط التفريغ، وخراطيم المطاط ذات الاستخدام العام.

• أصفر أو برتقالي: يُستخدم بشكل متكرر لخطوط تكييف الهواء أو التبريد.

• شفاف أو نصف شفاف: يوجد في خطوط الوقود أو خراطيم نظام الانبعاثات حيث يكون الفحص البصري مهماً.

خلاصة القول: اللون هو معرف ثانوي. المعرف الحقيقي مطبوع دائماً تقريباً مباشرة على الخرطوم (على سبيل المثال، معيار SAE، المادة، تصنيف الضغط). لا تعتمد أبداً على اللون وحده؛ يمكن لخرطوم السيليكون الأزرق أن ينقل سائل التبريد أو الهواء أو التفريغ. تحقق دائماً من التطبيق المقصود للخرطوم قبل التركيب.

اختيار تجهيزات الأطراف والموصلات

تقوم تجهيزات الأطراف بتوصيل خرطومك بالنظام. يجب عليك اختيار النوع الصحيح لتطبيقك. تشمل الخيارات الشائعة تجهيزات camlock و tri-clamp.

توفر تجهيزات camlock توصيلاً وفصلاً سريعاً. تقوم بدفع الخرطوم على المحول الذكر وتثبيته بأذرع الكامة. يناسب هذا التصميم التطبيقات التي تتطلب تغييرات أو تنظيفاً متكرراً للخرطوم. تأتي تجهيزات camlock بأحجام ومواد مختلفة، بما في ذلك الفولاذ المقاوم للصدأ والنحاس.

توفر تجهيزات tri-clamp توصيلاً صحياً. تقوم بتثبيت الخرطوم بين حلقتين مع سدادة حشية. يلغي هذا التصميم الشقوق التي يمكن أن تنمو فيها البكتيريا. تهيمن تجهيزات tri-clamp على تطبيقات الأغذية والمشروبات والأدوية والمعالجة الحيوية. وهي تتحمل دورات التعقيم المتكررة دون تدهور.

تشمل أنواع تجهيزات الأطراف الشائعة الأخرى:

• تجهيزات ذات حواف (Flanged fittings): لأنظمة الضغط العالي التي تتطلب توصيلاً مثبتاً بمسامير.

• تجهيزات مسننة (Barbed fittings): لأنظمة الضغط المنخفض حيث ينزلق الخرطوم فوق النتوء ويتم تثبيته في مكانه.

• تجهيزات الفصل السريع (Quick-disconnect fittings): للتطبيقات التي تتطلب توصيلاً سريعاً بدون أدوات.

• تجهيزات ملولبة NPT: لتوصيلات سن الأنابيب القياسية في الأنظمة الصناعية.

يجب عليك التحقق من أن مادة التجهيز متوافقة مع السائل ودرجة حرارة التشغيل الخاصة بك. يناسب الفولاذ المقاوم للصدأ معظم التطبيقات. يعمل النحاس للأنظمة ذات درجات الحرارة المنخفضة. توفر التجهيزات البلاستيكية وفورات في التكاليف للتطبيقات غير الحرجة.

يضمن اختيار تجهيزة الطرف الصحيحة توصيلاً خالياً من التسرب ويطيل عمر خدمة خرطومك. تعتمد عملية خرطوم السيليكون المخصص بالكامل على مطابقة هذه المواصفات النهائية لمتطلبات واجهة نظامك.

التعزيز، الإنتاج، وضمان الجودة

إضافة التعزيز لقوة الضغط العالي

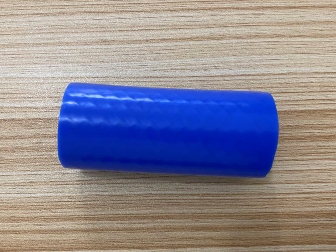

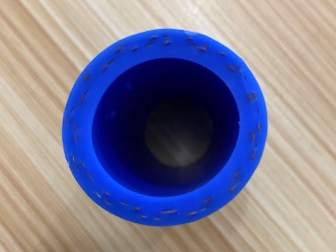

يجب عليك تعزيز خرطوم السيليكون الخاص بك عندما تتجاوز ضغوط التشغيل الحدود الطبيعية للمادة. تحدد طبقة التعزيز قدرة الخرطوم على تحمل الضغط وسلامته الهيكلية. توفر كل مادة مزايا متميزة لتطبيقات محددة.

يتم اختيار تعزيز الميتا-أراميد عندما تعمل الخراطيم في درجات حرارة عالية، وتتعرض لسوائل تبريد قوية، وتواجه دورات ضغط متزايدة الصعوبة. في المقابل، تحترق أقمشة البوليستر أو الميتا-أراميد المخلوطة بسهولة أكبر ولا توفر نفس المستوى من مقاومة الحريق أو الأداء الميكانيكي في ظل الظروف القاسية.

تتعامل جديلة البوليستر مع معظم التطبيقات القياسية بمرونة كافية وتكلفة أقل. تتحمل ألياف الأراميد ضغوط تعزيز أعلى والتعرض الطويل للحرارة، مما يجعلها الخيار الأفضل للبيئات الصعبة. ظروف التشغيل الخاصة بك هي التي تحدد نوع التعزيز الذي تختاره.

عملية التصنيع: البثق والقولبة

أنت تختار بين طريقتين أساسيتين للتصنيع بناءً على هندسة الخرطوم وحجم الإنتاج. ينتج البثق مقاطع مستمرة ذات مقاطع عرضية ثابتة، وهي مثالية للأنابيب القياسية وخطوط التبريد. تخلق القولبة أشكالاً معقدة ذات هندسات غير منتظمة، وانحناءات، ووصلات مدمجة.

توفر الخراطيم المقولبة تفاوتات أكثر دقة وأسطحاً داخلية أكثر سلاسة، مما يقلل من الاضطراب ومخاطر التلوث. توفر الخراطيم المبثوقة حلولاً فعالة من حيث التكلفة لعمليات الإنتاج ذات الحجم الكبير. تحدد متطلبات الدقة والميزانية الخاصة بتطبيقك الطريقة المناسبة.

معايير الاختبار والاعتماد الصارمة

يجب عليك التحقق من أن عملية تصنيع خرطوم السيليكون المخصص لديك تتضمن بروتوكولات شاملة لضمان الجودة. يؤكد الاختبار أن خرطومك يلبي المواصفات ويعمل بشكل موثوق في ظروف العالم الحقيقي.

• فحص الدقة الأبعاد

• اختبار الضغط (بما في ذلك التحقق من قوة الانفجار)

• فحوصات التسريب

• اختبار المرونة

• اختبار تفاوت الحجم

يضمن اختبار التفريغ (الفراغ) احتفاظ خرطومك بسلامته الهيكلية تحت الضغط السلبي. تقوم بتوصيل الخرطوم بمضخة تفريغ، وتقليل الضغط الداخلي تدريجياً، ومراقبة أي تشوه أو تسريب. تحدد هذه العملية نقاط الضعف ونقاط الفشل المحتملة قبل التركيب.

تتوج عملية تصنيع خرطوم السيليكون المخصص بشهادة توثق خصائص أداء خرطومك. توفر هذه الوثائق إمكانية التتبع والثقة لنظامك بالكامل.

أنت الآن تفهم عملية تصنيع خرطوم السيليكون المخصص: تحديد المتطلبات، واختيار المواد، وتخصيص التصميم، والتحقق من الجودة من خلال الاختبار. تعاون مع شركة تصنيع ذات خبرة ترشدك في كل خطوة. اعمل مع فريق يفهم احتياجاتك الفريدة ويقدم خرطوماً مصمماً للأداء. يضمن الخرطوم المخصص والمصمم جيداً السلامة والكفاءة وطول العمر لنظامك بالكامل.

الأسئلة الشائعة

كم تستغرق عملية تصنيع خرطوم السيليكون المخصص؟

يمكنك توقع من 4 إلى 6 أسابيع من الموافقة على التصميم وحتى الشحن. تختلف المهل الزمنية بناءً على التعقيد ومتطلبات التعزيز وتوافر المواد.

هل يمكنني إعادة استخدام وصلات الأطراف من خرطومي القديم على خرطوم سيليكون مخصص جديد؟

يجب عليك استبدال وصلات الأطراف بأخرى جديدة. إعادة استخدام الوصلات القديمة تخاطر بسلامة الإغلاق وقد تسبب تسريبات عند نقطة التوصيل.

ما هو الحد الأدنى لكمية الطلب لخراطيم السيليكون المخصصة؟

تتطلب معظم الشركات المصنعة حداً أدنى يتراوح بين 50 إلى 100 وحدة لكل تصميم. يمكنك التفاوض على كميات أقل للنماذج الأولية أو عمليات ما قبل الإنتاج.
