خرطوم سيليكون مبطن بـ FKM: التطبيقات ودليل الاختيار

عندما يلزم لخرطوم أن يتحمل درجات حرارة مرتفعة ويلامس زيوتاً أو سوائل لا تتوافق مع السيليكون القياسي، فقد لا يوفر خرطوم السيليكون التقليدي المقاومة الكيميائية المطلوبة. قد يؤدي اختيار مادة بناءً على درجة الحرارة وحدها إلى التدهور المبكر، أو التسرب، أو تكاليف صيانة غير متوقعة.

إن خرطوم السيليكون المبطن بـ FKM يجمع بين بطانة داخلية من مطاط الفلور وجسم خارجي من السيليكون، بالإضافة إلى تعزيز بالقماش في العديد من التصاميم. يعالج هذا الهيكل متطلبات أداء متعددة في وقت واحد، لكن المواصفات الصحيحة تعتمد على الوسط الفعلي، وظروف التشغيل، وتصميم النظام.

أبرز النقاط

• يمكن لبطانة FKM تحسين المقاومة للأنواع المتوافقة من الوقود والزيوت والمواد الكيميائية المحددة مقارنة بالسيليكون القياسي.
• يوفر جسم السيليكون المرونة والأداء الحراري المناسبين لبيئات التشغيل القاسية.
• يساعد التعزيز بالقماش في الحفاظ على شكل الخرطوم وتحمل الضغط الداخلي عند تحديده بشكل صحيح.
• يجب تقييم التوافق مع السائل ودرجة الحرارة والضغط ومدة التعرض معاً.

ما هو خرطوم السيليكون المبطن بـ FKM؟

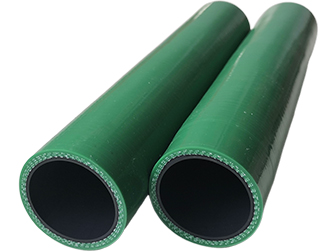

خرطوم السيليكون المبطن بـ FKM هو خرطوم مركب مصمم للجمع بين المقاومة الكيميائية لمطاط الفلوروكربون والمرونة والمقاومة الحرارية لمطاط السيليكون.

يتضمن هيكله عادةً ثلاثة عناصر وظيفية:

• البطانة الداخلية من FKM: تشكل السطح الملامس للسائل وتعمل كحاجز ضد الزيوت والوقود والمواد الكيميائية المتوافقة.
• الجسم الخارجي من السيليكون: يوفر المرونة ويدعم التشغيل عبر نطاق واسع من درجات الحرارة، اعتماداً على المركب.
• طبقة التعزيز: تساعد طيات القماش في التحكم بالتمدد والحفاظ على الاستقرار الهيكلي تحت ظروف الضغط المحددة.

تخدم كل طبقة غرضاً مختلفاً. لا تجعل البطانة الداخلية الخرطوم بأكمله مناسباً تلقائياً لكل مادة كيميائية، بينما لا يحدد جسم السيليكون وحده معدل الضغط الخاص به.

على سبيل المثال، تقدم SUNRISE تصاميم خرطوم مبطن بـ FKM لتطبيقات السيارات والتطبيقات الكيميائية والصناعية، بما في ذلك أنظمة خلايا وقود الهيدروجين. كما تسلط معلومات منتجاتها الضوء على انخفاض المحتوى المتطاير والالتصاق بين الطبقات باعتبارها اعتبارات مهمة لدوائر السوائل المتخصصة.

ما هي مزايا خراطيم السيليكون المبطنة بـ FKM؟

1. مقاومة محسنة للزيوت والوقود

يوفر مطاط السيليكون القياسي مرونة ومقاومة حرارية مفيدتين، ولكنه ليس الخيار الأول عموماً للتلامس المستمر مع العديد من الزيوت والأنواع المختلفة من الوقود القائمة على البترول.

يمكن لـ FKM توفير مقاومة أفضل للعديد من الزيوت المعدنية المتوافقة، وأنواع الوقود، والمركبات العطرية، والمواد الكيميائية العضوية المحددة. وهذا يجعل الهيكل المبطن يستحق التقييم عندما يتعرض السطح الملامس للسائل لمواد قد تتسبب في انتفاخ السيليكون التقليدي أو تليينه أو فقدان سلامته الميكانيكية.

تشمل التطبيقات المحتملة خطوط إرجاع الزيت المحددة، والدوائر المتعلقة بالوقود، وأنظمة نقل السوائل الصناعية.

ومع ذلك، يختلف التوافق باختلاف تركيبة FKM الدقيقة وتركيب السائل. يمكن لمزيج الوقود والمضافات والتعرض المطول أن يغير الأداء. قم بتأكيد الوسط المحدد مع الشركة المصنعة للخرطوم بدلاً من الاعتماد على اسم المادة وحده.

2. الأداء في البيئات ذات درجات الحرارة المرتفعة

يُقدر السيليكون لاحتفاظه بالمرونة عبر نطاق واسع من درجات الحرارة. ويمكن أن يساعد دمجه مع بطانة FKM في معالجة التطبيقات التي تكون فيها المقاومة الحرارية والتوافق مع السوائل أمراً مهماً.

يعتمد حد التشغيل الفعلي على مركب السيليكون، وتركيبة البطانة، والتعزيز، والضغط، وظروف التعرض. يجب تقييم تجميعة الخرطوم بالكامل، بما في ذلك بطانة FKM، وجسم السيليكون، والتعزيز، ونظام الترابط.

قد تعرض مقصورات المحركات، الآلات المسخنة، والمعدات الصناعية الخراطيم لكل من درجات الحرارة المحيطة المرتفعة والسوائل التدفقية الساخنة. يجب مراعاة كلا الشرطين عند اختيار التصميم.

3. تحكم أفضل في تلامس السوائل

تنشئ البطانة الداخلية حاجزاً مخصصاً بين الوسط المنقول وجسم السيليكون. يمكن أن يساعد ذلك في تقليل التلامس المباشر بين السائل ومادة السيليكون الكائنة أسفله.

بالنسبة للأنظمة التي يمكن أن تؤثر فيها المواد المستخرجة النزرة على المكونات الحساسة، قد تكون تركيبة البطانة ونظافة الخرطوم النهائي معايير اختيار مهمة.

هذا وثيق الصلة بشكل خاص ببعض دوائر تبريد خلايا الوقود، حيث يمكن لتوافق المواد والمستويات المنخفضة من المواد المتطايرة أو القابلة للاستخراج أن تؤثر على متطلبات النظام. قد يكون كل من المحتوى المتطاير المنخفض والمواد القابلة للاستخراج المنخفضة مهمين في الدوائر الحساسة، ولكنهما خصائص منفصلة ويجب التحقق منهما من خلال بيانات الاختبار المطبقة.

ومع ذلك، ينبغي تقييم الخرطوم المبطن مقابل متطلبات النظافة والتوافق الخاصة بالتطبيق المحدد.

4. توجيه مرن مع دعم هيكلي

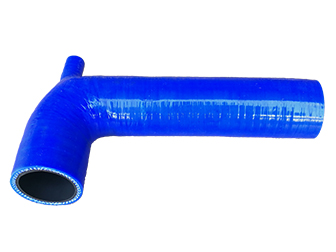

يمكن لهيكل السيليكون المعزز أن يلبي متطلبات التوجيه التي قد لا تناسب الأنابيب الصلبة. يساعد التعزيز بالقماش في التحكم بالتمدد تحت الضغط، بينما يمكن للانحناءات المصبوبة والأنماط الهندسية المخصصة الأخرى أن تدعم التركيب في المساحات الضيقة.

يعتمد الأداء النهائي على مادة التعزيز، وعدد الطبقات، وهيكل الجدار، ونصف قطر الانحناء، وتصميم التوصيل. لا ينبغي افتراض أن الخرطوم المرن يتحمل الانحناء غير المقيد أو الضغط العالي لمجرد أنه يحتوي على تعزيز.

خرطوم السيليكون القياسي مقابل FKM: مقارنة الأداء

الفرق الرئيسي هو المادة المعرضة للوسط المتدفق. يتميز خرطوم السيليكون القياسي بجمعه لسطح داخلي من السيليكون، بينما تستخدم النسخة المبطنة مطاط FKM عند واجهة ملامسة السائل.

عامل الأداء	خرطوم السيليكون القياسي	خرطوم السيليكون المبطن بـ FKM
مقاومة الحرارة	جيدة بشكل عام، اعتمادًا على المركّب	تعتمد على كل من البطانة وجسم السيليكون
التوافق مع الزيوت المعدنية	يمكن أن يوفر مقاومة للزيوت المعدنية، اعتمادًا على التركيبة وظروف التعرض	يمكن أن يوفر مقاومة للزيوت المعدنية، اعتمادًا على التركيبة وظروف التعرض
مقاومة الوقود	غير مناسب عمومًا للتعرض المستمر للوقود	أفضل أنواع الوقود التي ثبت توافقها مع تركيبة FKM المحددة
مقاومة الأحماض والقلويات	تعتمد على الحمض أو القلوي المحدد، والتركيز، ودرجة الحرارة، وزمن التعرض	يمكن أن تحسن المقاومة لأحماض وقلويات محددة؛ ويجب التأكد من مدى ملاءمتها
التوافق الكيميائي	يعتمد على تركيبة السيليكون	يمكن أن تحسن التوافق مع سوائل محددة؛ ويجب التأكد من مدى ملاءمتها
المرونة	تعتمد على الهندسية والتصميم	تعتمد على جسم السيليكون والتعزيز
سعة الضغط	تحدد حسب تصميم الخرطوم الكامل	تحدد حسب تصميم الخرطوم الكامل
التكلفة النسبية	غالبًا ما تكون أقل للتصاميم الأساسية المماثلة	غالبًا ما تكون أعلى نظرًا للبطانة الإضافية

تصف هذه المقارنات الخصائص العامة للمواد بدلاً من نتائج اختبار محكوم ومباشر. يعتمد الأداء الفعلي على التركيبة، وبنية الخرطوم، وظروف التشغيل، وطريقة الاختبار.

إن البنية المبطنة ليست متفوقة تلقائيًا في كل تطبيق. إذا كان الوسط متوافقًا مع السيليكون القياسي، فقد يكون الخرطوم التقليدي كافياً. أما إذا كانت مقاومة الوقود أو مقاومة أحماض وقلويات محددة متطلبًا حاسمًا، فقد توفر بطانة FKM سطحًا أكثر ملاءمة لملامسة السوائل.

ميّز أيضًا بين FKM والفلوروسيليكون، الذي يُختصر عادةً بـ FVMQ. على الرغم من أن كلاهما يحتوي على كيمياء فلورية، إلا أنهما عائلتان مختلفان من الإيلاستومر بخصائص أداء مختلفة. ولا ينبغي التعامل معهما كمواد قابلة للتبديل.

أين تُستخدم الخراطيم المبطنة بـ FKM شائعة الاستخدام؟

السيارات والمركبات التجارية

قد تستفيد دوائر إرجاع الزيت المحددة، والدوائر المتعلقة بالوقود، ودوائر السوائل الأخرى من بطانة مصممة للوسط المنقول. كما يجب أن يتحمل الخرطوم حرارة المحرك، والاهتزاز، والحركة، وظروف الضغط في موقعه المحدد.

ليس كل خط وقود أو وصلة محرك مناسبة لبنية قائمة على السيليكون. تتطلب أنواع الوقود المحتوية على الكحول والمضافات الخاصة بالوقود اهتمامًا خاصًا، ويجب التأكد من التوافق للتركيبة الدقيقة. تحقق من مواصفات السيارات المعمول بها قبل اختيار المادة.

أنظمة خلايا وقود الهيدروجين

تتطلب بعض دوائر خلايا الوقود تحكمًا دقيقًا في توافق المواد والمواد القابلة للاستخلاص. في هذه التطبيقات، قد يتأثر اختيار البطانة بكيمياء السوائل، ومتطلبات النظافة، والأثر المحتمل للمواد المنطلقة على مكونات النظام الحساسة.

تركز مجموعة خراطيم خلايا الوقود على المحتوى المنخفض من المواد المتطايرة، والالتصاق بين الطبقات، والبنية المعززة. ينبغي التحقق من هذه الخصائص مقابل متطلبات الدائرة المقصودة بدلاً من تعميمها على جميع أنظمة خلايا الوقود.

تتطلب ملاءمة الدوائر المحتوية على الهيدروجين، أو المكونات الداخلية لمجموعة الخلايا، أو خطوط الهيدروجين ذات الضغط العالي، عملية تحقق مستقلة على مستوى النظام بأكمله، ولا تثبتها وثائق خراطيم تبريد خلايا الوقود وحدها.

المعدات الصناعية والتعامل مع السوائل

قد تتطلب الآلات التي تعمل بالقرب من مصادر الحرارة أو تتعامل مع الزيوت والمواد الكيميائية المتوافقة خرطومًا مرنًا بجزء داخلي مقاوم للمواد الكيميائية.

تشمل الاستخدامات المحتملة أنظمة تدوير زيوت محددة، ووصلات المعدات، وتجميعات نقل السوائل المتخصصة. بالنسبة للمواد الكيميائية القوية، أو المحاليل المركزة، أو التعرض المستمر لدرجات حرارة مرتفعة، فإن اختبار التوافق ومواصفات التشغيل الموثقة لهما أهمية خاصة.

كيفية اختيار خرطوم السيليكون المبطن بـ FKM المناسب

قبل طلب عرض أسعار أو اعتماد عينة، حدد المعايير التالية.

1. حدد الوسط بدقة

حدد السائل أو الغاز، بما في ذلك تركيبه، وتركيزه، و‫المواد‬ المضافة، وأي عوامل تنظيف قد تلامس الخرطوم. اذكر ما إذا كان التعرض مستمراً، أو متقطعاً، أو عرضياً.

2. حدد نطاق درجات الحرارة

قدم درجة حرارة التشغيل العادية، وذروة درجة الحرارة، والظروف المحيطة، ومدة التعرض للحرارة. يجب تأكيد حدود درجات الحرارة لتجميع الخرطوم بالكامل.

3. تأكيد ضغط العمل ودورات الضغط

اطلب تحديد ضغط العمل العادي والأقصى، وأي تعرّض للفراغ (الضغط السلبي)، وما إذا كانت تحدث طفرات في الضغط. اطلب ضغط عمل مقدراً ومعلومات الاختبار المعمول بها للتركيب المقترح.

4. تحديد الأبعاد والهندسة

قدم متطلبات القطر الداخلي، القطر الخارجي أو سمك الجدار، الطول الإجمالي، نصف قطر الانحناء، وتفاصيل توصيلات الربط. بالنسبة للتركيبات المعقدة، يمكن أن يساعد الرسم أو العينة في توضيح الشكل المطلوب.

5. مراجعة التسليح والترابط

اسأل عن مادة التسليح، وطريقة البناء، ومتطلبات الثبات البعدي ذات الصلة. وحيثما كان التطبيق حسّاساً لانفصال الطبقات، فاطلب معلومات اختبار التصاق الطبقات البينية المعمول بها.

تقرير مواصفات خرطوم خلايا الوقود المنشور من SUNRISE يوضح التصاقاً يتجاوز 5000 نيوتن/متر، تم اختباره وفقاً للقسم 5.11 من المعيار SAE J20-2006 والمعيار ASTM D413-98 (2017). ينطبق هذا على المنتج المحدد ولا ينبغي افتراضه لكل تصميم.

6. تأكيد الامتثال واحتياجات التحقق

حدد مواصفات العميل ذات الصلة، ومعايير الصناعة، ومتطلبات الاختبار. لا يُظهر بيان توافق المواد على مستوى المادة تلقائياً أن مجموعة الخراطيم النهائية تلبي كل متطلبات النظام.

للحصول على إرشادات خاصة بالتطبيق أو تكوين مخصص، اتصل بـ Sunrise مزوداً بظروف التشغيل ومتطلبات الأبعاد الخاصة بك. تساعد هذه المعلومات في تحديد ما إذا كان التصميم المبطن بـ FKM مناسباً وما هي التفاصيل التي يجب تأكيدها قبل أخذ العينات.
