خراطيم السيليكون لمركبات خلايا وقود الهيدروجين: دليل شامل

خراطيم السيليكون هي أنابيب مرنة متخصصة مصنوعة من مطاط السيليكون. في مركبات خلايا وقود الهيدروجين، تقوم بنقل سائل التبريد والغازات بأمان. وهي تقاوم درجات الحرارة العالية، وتظل مرنة، وتدوم طويلاً. سيصل السوق العالمي لهذه المركبات إلى 28.23 مليار دولار بحلول عام 2030، بمعدل نمو سنوي قدره 19.7%. يغطي هذا الدليل الفوائد والقيود والبدائل مثل EPDM وخرطوم المطاط البحري. اختيار الخرطوم المناسب أمر مهم للسلامة.

أهم النقاط

• تتعامل خراطيم السيليكون بشكل جيد مع درجات الحرارة القصوى والمواد الكيميائية. وهي تحافظ على سلامة وكفاءة مركبات خلايا وقود الهيدروجين.

• يمكن أن تطلق خراطيم السيليكون مادة السيلوكسان، مما قد يؤدي إلى تسمم محفز خلية الوقود. استخدم بطانات FKM أو PTFE داخل المكدس.

• اختر الخراطيم التي تلبي معايير SAE و ISO. تحقق من الشهادات مثل IATF 16949. هذا يضمن الجودة والسلامة.

ما هي خراطيم السيليكون؟

التعريف والخصائص الأساسية

خراطيم السيليكون هي أنابيب مرنة مصنوعة من مطاط السيليكون، وهو بوليمر اصطناعي مرن مبني من السيليكون والأكسجين والهيدروجين والكربون. ستجد هذه الخراطيم في أنظمة السيارات المتطلبة، بما في ذلك خرطوم خلية وقود الهيدروجين التجميعات التي تحمل سائل التبريد والغازات. الهيكل الأساسي للسيليكون والأكسجين في المادة يميزها عن المطاط العادي. تحمل رابطة Si–O هذه حوالي 444 كيلوجول/مول من الطاقة، بينما تحمل رابطة الكربون-كربون النموذجية حوالي 348 كيلوجول/مول. تفسر قوة الرابطة الإضافية هذه سبب مقاومة السيليكون للحرارة والأكسدة والأشعة فوق البنفسجية بشكل جيد جداً.

يلخص الجدول أدناه الخصائص الأساسية التي يجب أن تتوقعها من خرطوم السيليكون القياسي.

كيف تختلف عن خراطيم المطاط القياسية

تعتمد خراطيم المطاط القياسية على هيكل كربون-كربون. هذا الهيكل يتحلل بشكل أسرع تحت تأثير الحرارة والتعرض للأشعة فوق البنفسجية. يظل مطاط السيليكون مستقراً من حوالي -50 درجة مئوية إلى 250 درجة مئوية وما بعدها، وهو نطاق يتجاوز العديد من أنواع المطاط الأخرى. في المقابل، تتعامل خراطيم المطاط النموذجية مع حرارة أقل بكثير وتفقد مرونتها في الظروف الباردة.

السلوك الكيميائي يفصل بين المادتين أيضاً. السيليكون خامل إلى حد كبير ويقاوم الماء والزيت والوقود. يعتمد التوافق الكيميائي لخرطوم المطاط على تركيبته، وستؤدي بعض المواد الكيميائية إلى تدهوره بمرور الوقت. بالنسبة لمركبات خلايا وقود الهيدروجين، هذا الاختلاف مهم. أنت بحاجة إلى أنابيب تتحمل تقلبات درجات الحرارة والتعرض للمواد الكيميائية دون تشقق أو انتفاخ.

لماذا تستخدم خراطيم السيليكون في خلايا وقود الهيدروجين؟

تحل خراطيم السيليكون تحديات هندسية حرجة داخل أنظمة خلايا وقود الهيدروجين. يتطلب التفاعل الكهروكيميائي أنابيب تحافظ على سلامتها تحت الحرارة والضغط والتعرض للمواد الكيميائية. تفشل خراطيم المطاط القياسية في هذه البيئة. يوفر السيليكون أداءً أساسياً تتطلبه طاقة الهيدروجين.

تحمل درجات الحرارة القصوى

تولد مكدسات خلايا الوقود حرارة كبيرة أثناء التشغيل. يجب أن يتعامل خرطوم خلية وقود الهيدروجين الخاص بك مع درجات حرارة عالية مستمرة دون تصلب أو تشقق أو فقدان للمرونة. يوفر الهيكل الأساسي للسيليكون والأكسجين استقراراً حرارياً من -60 درجة مئوية إلى 230 درجة مئوية. يغطي هذا النطاق كلاً من حرارة التشغيل النشط وظروف البدء على البارد في المناخات الشتوية.

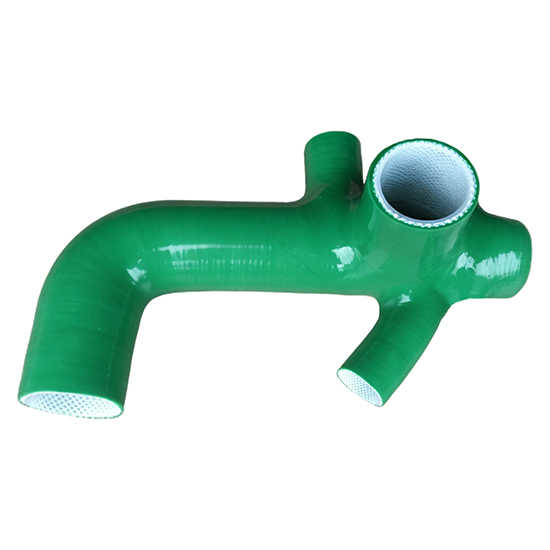

تم تصميم خراطيم السيليكون المصممة خصيصاً لأنظمة مركبات خلايا الوقود. يضيف المصنعون تعزيزات بسلك معدني للحماية من الضغوط القصوى، بما في ذلك ظروف التفريغ التي يمكن أن تؤدي إلى انهيار خرطوم غير معزز. توفر تعزيزات النسيج، وعادة ما تكون من البوليستر أو الأراميد في بناء متعدد الطبقات، قوة إضافية ومقاومة لدرجات الحرارة العالية. تحافظ هذه المواد على استقرار أبعاد الخرطوم تحت الدورات الحرارية.

تعتبر قدرة الضغط مهمة بقدر أهمية تحمل درجة الحرارة. تتعامل الخراطيم الموثوقة مع ضغوط عالية، مما يمنحك مرونة مقارنة بالأنابيب الفولاذية الصلبة. يناسب تصنيف الضغط هذا كلاً من أنظمة التخزين الموجودة على متن المركبة وخطوط التوزيع داخل مكدس خلية الوقود. تؤكد اختبارات التقادم الحراري أن مركبات السيليكون المحسنة تقاوم التصلب وتحافظ على مرونة طويلة الأمد تحت ظروف التشغيل.

التوافق الكيميائي والمرونة

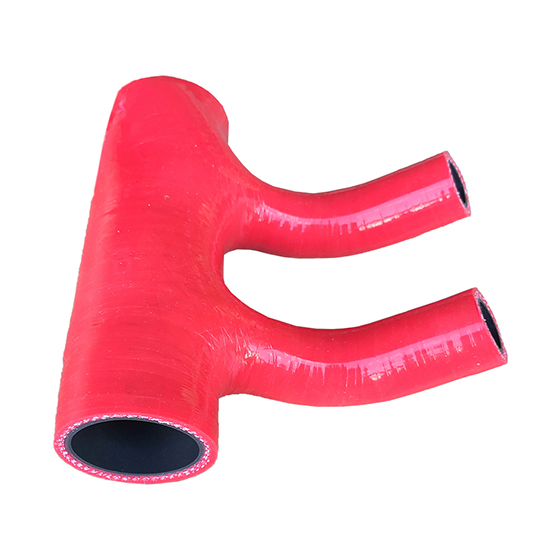

تحدد المقاومة الكيميائية عمر الخرطوم بقدر ما تحدده درجة الحرارة. خراطيم السيليكون المبطنة بـ FKM هي الأنسب لنقل الهيدروجين وسلامة نظام التبريد. يستخدمها المهندسون عادةً على جانب الكاثود في خلية الوقود. توفر الطبقة الداخلية من FKM (فلوروالاستومر) مقاومة كيميائية ممتازة ونفاذية غاز أقل بكثير مقارنة بالسيليكون القياسي.

يتجاوز الترابط بين طبقات السيليكون و FKM 5000 نيوتن/متر. تم اختباره وفقاً لـ SAE J20-2006 القسم 5.11 و ASTM D413-98 (2017)، ويضمن هذا الالتصاق القوي بقاء الخرطوم تحت دورات الضغط والتمدد الحراري دون انفصال الطبقات. يمنع المحتوى المنخفض من المركبات المتطايرة التداخل مع المستشعرات والأغشية الحساسة داخل خلية الوقود.

النظافة عامل حاسم آخر. خلايا الوقود حساسة للغاية للجزيئات. تمنع خراطيم السيليكون المصنعة في ظروف إنتاج نظيفة بتركيبات ذات استخلاص منخفض التلوث الذي قد يؤدي إلى تدهور الأداء. خرطوم موثوق مورد خراطيم السيليكون لخلايا الوقود يوفر مواد عالية النقاء تضمن سلامة النظام.

تكمل المرونة صورة الأداء. فعلى عكس الأنابيب المعدنية الصلبة، تمتص خراطيم السيليكون الاهتزازات وتتكيف مع التمدد الحراري في حجرات المحرك الضيقة. وهي تقاوم ضغوط التفريغ وتناسب خطوط الغاز والسوائل في أنظمة التحليل الكهربائي. سواء كنت تشتري من متخصص أو من شركة مصنعة لخراطيم تبريد المركبات الكهربائية، فإن الجمع بين التوافق الكيميائي، وانخفاض النفاذية، والمرونة الميكانيكية يجعل السيليكون الخيار العملي لمركبات خلايا وقود الهيدروجين.

فوائد خراطيم السيليكون لأنظمة الهيدروجين

مقاومة درجات الحرارة وطول العمر

توفر خراطيم السيليكون استقراراً حرارياً لا يمكن للمطاط القياسي مضاهاته. تنتج حزمة خلايا الوقود الخاصة بك حرارة مستمرة أثناء التشغيل. وتتعامل مادة السيليكون مع هذا الحمل دون أن تتصلب أو تتشقق. هذا الاستقرار الحراري يطيل عمر الخرطوم ويقلل من تكرار الاستبدال. وبذلك تتجنب فترات التوقف غير المخطط لها وتكاليف الصيانة.

تختبر البيئات الباردة مرونة الخرطوم أيضاً. يظل السيليكون مرناً في درجات الحرارة المنخفضة، بينما تتصلب الخراطيم المطاطية وتتعرض لخطر الكسر في نفس الظروف. يعني هذا النطاق التشغيلي الواسع أن مواصفة خرطوم واحدة تغطي كامل نطاقك المناخي. أنت تبسط قرارات المخزون والمواصفات. كما يقلل طول العمر من النفايات والتكلفة الإجمالية للملكية طوال فترة خدمة المركبة.

السلامة والموثوقية

يمنع منع التسرب الأفراد والمعدات من المخاطر. يتسرب الهيدروجين بسهولة عبر المواد المتدهورة. تقاوم خراطيم السيليكون النفاذية وتحافظ على السلامة الهيكلية تحت دورات الضغط. تحافظ هذه الموثوقية على سلامة نظامك عبر آلاف ساعات التشغيل. إن فشل الخرطوم في نظام الهيدروجين يحمل عواقب وخيمة. أنت بحاجة إلى مواد تعمل باستمرار.

تتحقق معايير الصناعة من سلامة وجودة الخراطيم. يسرد الجدول أدناه الشهادات الرئيسية لتطبيقات خراطيم خلايا وقود الهيدروجين.

إن شركة مصنعة لخراطيم تبريد المركبات الكهربائية المؤهلة تتبع هذه المعايير طوال عملية الإنتاج. أنت تكتسب الثقة بأن كل خرطوم يلبي متطلبات درجة السيارات. هذا الامتثال يحمي استثمارك وركابك. كما تقلل الخراطيم الموثوقة من مطالبات الضمان والمخاطر التي تهدد السمعة.

القيود والاعتبارات

عوامل النفاذية والتكلفة

يُظهر مطاط السيليكون نفاذية هيدروجين أعلى من EPDM و FKM و FFKM. وهذا يعني أن عبور الهيدروجين يكون أكبر عند استخدام السيليكون مقارنة بهذه اللدائن البديلة. بالنسبة لخرطوم خلايا وقود الهيدروجين، يترجم معدل النفاذية الأعلى هذا إلى فقدان تدريجي للغاز وخطر أكبر لوصول الهيدروجين إلى مناطق لا ينبغي أن يصل إليها. يجب عليك مراعاة هذا السلوك أثناء تصميم النظام.

تضيف التكلفة طبقة أخرى من الاعتبار. تحمل مركبات السيليكون وطبقات التعزيز التي تتطلبها سعراً أعلى من المطاط القياسي. وتزيد الإنشاءات المبطنة بـ FKM التكلفة أكثر لأن الطبقة الداخلية من الفلورولاستومر تتطلب معالجة متخصصة. أنت تدفع أكثر مقدماً، لكنك تكتسب نطاقاً حرارياً ومرونة لا يمكن للمواد الأرخص تقديمها. لا يكون هذا المقايضة منطقياً إلا عندما تتطلب ظروف التشغيل الخاصة بك نقاط قوة السيليكون حقاً.

التوافق مع أنظمة الهيدروجين

يخلق تفاعل السيليكون مع حزمة خلايا الوقود نفسها أخطر قيد. حيث ترشح المادة أوليغومرات السيلوكسان إلى بيئة الحزمة. وتمتص هذه المركبات على أسطح محفز البلاتين. وفي ظل ظروف أكسدة الكاثود، فإنها تشكل طبقة سيليكا تسمم مواقع نشاط المحفز بشكل دائم.

يتم استبعاد السيليكون من اعتبارات حشيات خلايا وقود PEM على الرغم من نطاق درجة حرارته المواتي وانخفاض المواد القابلة للاستخلاص في الماء النظيف.

تشكل هذه النتيجة كيفية تحديدك للمواد. لا يزال بإمكانك استخدام السيليكون لخطوط التبريد وتوجيه الغاز الخارجي حيث لا يلامس المحفز أبداً. أما بالنسبة لأي شيء داخل الحزمة، فأنت بحاجة إلى FKM أو FFKM أو EPDM بدلاً من ذلك. سيخبرك مورد خراطيم السيليكون لخلايا الوقود المطلع بالضبط أين ينتمي السيليكون وأين لا ينتمي. اطرح هذا السؤال قبل الانتهاء من أي قائمة مواد.

السيليكون مقابل الخراطيم المطاطية البحرية والبدائل

يقدم خرطوم المطاط البحرية أداءً جيدًا في القوارب والبيئات الصناعية. ولكنه لا يمكنه تلبية متطلبات أنظمة خلايا وقود الهيدروجين. تفتقر هذه المادة إلى مقاومة درجات الحرارة والتسرب التي تحتاج إليها. جزيئات الهيدروجين صغيرة وتتسرب عبر المواد الرديئة. كما أن خرطوم المطاط البحري يتلف تحت دورات الحرارة الخاصة بمجمع خلايا الوقود. يجب ألا تحدده للاستخدام مع الهيدروجين.

خرطوم EPDM مقابل خرطوم السيليكون

يوفر مطاط EPDM خيارًا أقل تكلفة لخطوط سائل التبريد. يقل حده الأقصى لدرجة الحرارة بكثير عن السيليكون. يوضح الجدول أدناه الفرق.

كما يظل السيليكون مرنًا في درجات الحرارة المنخفضة. بينما يتصلب EPDM في الظروف الباردة. تحصل على نطاق تشغيل أوسع مع السيليكون. ويؤدي خرطوم المطاط البحري أداءً أسوأ في كلا الحدين الأقصى والأدنى.

PTFE وخيارات أخرى عالية الأداء

توفر خراطيم PTFE مقاومة كيميائية استثنائية. وهي تقاوم الأحماض والقواعد والمذيبات. يناسب هذا الخمول السوائل القوية في أنظمة الهيدروجين. يُعد PTFE أكثر تكلفة من السيليكون، كما أنه يوفر مرونة أقل. أنت تضحي بنصف قطر الانحناء للحصول على الحماية الكيميائية.

تشكل خراطيم السيليكون غير المبطنة عيبًا حقيقيًا. يمكن أن ينضح السيليكون من الخرطوم وينغرس في تجميعات قطب الغشاء. ويؤدي هذا إلى تدهور MEA وتقليل عمر المجمع. تقلل البطانة المصنوعة من FKM استخلاص السيلوكسان بنحو 50 مرة. لا يوفر خرطوم المطاط البحري مثل هذه الحماية. اختر مادتك بناءً على موضع الخرطوم في النظام.

معايير الاختيار لتطبيقات خلايا وقود الهيدروجين

معايير SAE و ISO

تمنحك المعايير خط أساس موثوقًا لأداء الخراطيم. تم تحديد خرطوم السيليكون المخصص المصنوع لخدمة خلايا وقود الهيدروجين (نقل الهيدروجين والأكسجين) ليلبي SAE J20 R4 CLASS A. يؤكد معيار SAE هذا أن الخرطوم يتحمل متطلبات الضغط ودرجة الحرارة للتطبيق. يجب أن تطلب من أي مورد الامتثال الموثق قبل تقديم الطلب.

شهادات إدارة الجودة لا تقل أهمية. يدرج الجدول أدناه الأنظمة التي ينبغي للمصنع الموثوق الحصول عليها.

تثبت هذه الشهادات أن المصنع يتحكم في عملياته. وهي لا تحل محل اختبارات الأداء، لكنها تقلل من خطر استلام أجزاء غير متسقة.

العوامل الرئيسية لاختيار خراطيم السيليكون من Sunrise

Sunriseتصمم خراطيم السيليكون الخاصة بها لتلبي مواصفات الضغط ودرجة الحرارة والمرونة ونقل السوائل لديك. تقدم الشركة حلولاً مصممة خصيصًا لأنظمة مركبات خلايا الوقود. يضمن هذا النهج الموثوقية والأداء في تطبيقك المحدد. أنت تتلقى خرطومًا متوافقًا مع نطاق التشغيل الخاص بك بدلاً من جزء عام.

التحكم في التلوث يفصل بين ممتاز مورد خراطيم السيليكون لخلايا الوقود والمتوسط. تقلل المواد القابلة للاستخلاص المنخفضة من مخاطر التلوث في نقل السوائل الكيميائية والغاز. يحسن السيليكون المعالج بالبلاتين النقاء مقارنة بطرق المعالجة التقليدية. يضيف تعزيز الفولاذ المقاوم للصدأ قدرة الضغط، والقوة الهيكلية، ومقاومة التفريغ مع الحفاظ على المرونة. تحمي هذه الميزات مجمعك وتطيل عمر الخدمة.

صيانة وفحص خرطوم السيليكون

الفحوصات الروتينية للتآكل والتسربات

يجب عليك فحص خرطوم خلية وقود الهيدروجينوفق جدول زمني ثابت. ابحث عن تشققات السطح، والانتفاخ، والبقع الصلبة على طول الخرطوم بالكامل. افحص كل مشبك ووصلة للتأكد من عدم وجود ارتخاء. يشكل التسريب الصغير في خط الهيدروجين خطرًا أمنيًا جسيمًا. قم بإجراء اختبار ضغط عند الضغط المقدر لنظامك وراقب الانخفاضات البطيئة. انتبه جيدًا للانحناءات ونقاط التوصيل، حيث يتركز الإجهاد.

تخبرك حالة سائل التبريد بالكثير عن سلامة الخرطوم. يمتص السيليكون القليل جدًا من سائل التبريد، مما يحافظ على استقرار أبعاد الخرطوم في ظل الخدمة العادية. يمكنك تأكيد ذلك عن طريق وزن خرطوم تمت إزالته ومقارنته بمواصفاته الأصلية. تشير الزيادة الكبيرة في الوزن إلى حدوث تلف داخلي. استبدل الخرطوم قبل أن يتعطل أثناء الخدمة.

أفضل الممارسات لطول العمر

ظروف التشغيل المناسبة تمد عمر الخرطوم لأكثر من 10 سنوات. يتحمل السيليكون نطاق درجة حرارة من -55 درجة مئوية إلى +175 درجة مئوية. حافظ على نظامك داخل هذا النطاق. التركيزات الأعلى من الجليكول، التي تزيد عن 60%، تفضل السيليكون عن طريق تقليل الانتفاخ والنفاذية. اختر مزيج سائل التبريد الخاص بك مع وضع هذا في الاعتبار.

• مستقر تحت دورات الحرارة طويلة الأمد

• هيكل معزز لمقاومة الاهتزاز

• بطانة اختيارية من FKM أو PTFE لإغلاق أفضل للهيدروجين

• يقاوم سوائل التبريد، والماء، والمواد الكيميائية

• مقاوم للشيخوخة، ومقاوم للأشعة فوق البنفسجية، ومتين تحت دورات الحرارة والضغط المتكررة

هذه السمات تقلل من تكرار الصيانة والتكاليف. قم بتخزين الخراطيم الاحتياطية بعيدًا عن أشعة الشمس المباشرة ومصادر الأوزون. اتبع قيم عزم الدوران الخاصة بالشركة المصنعة عند إعادة تركيب المشابك. وثق كل عملية فحص حتى تتمكن من تتبع اتجاهات التدهور بمرور الوقت.

الاتجاهات المستقبلية في تكنولوجيا خراطيم السيليكون

التطورات في تركيبات المواد

يستمر علم المواد في دفع مركبات السيليكون نحو أداء أفضل. يقوم الباحثون الآن بخلط السيليكون مع الحشوات النانوية لتحسين التوصيل الحراري والقوة الميكانيكية. تساعد هذه الإضافاتخرطوم خلية وقود الهيدروجينعلى التخلص من الحرارة بشكل أسرع أثناء ذروة الطلب. ستحصل على عمر خدمة أطول وأداء أكثر اتساقًا عبر نطاق التشغيل.

تعمل أنظمة المعالجة الجديدة أيضًا على تقليل المحتوى المتطاير. يعمل السيليكون المعالج بالبلاتين بالفعل على تحسين النقاء مقارنة بالإصدارات المعالجة بالبيروكسيد. ستعمل التركيبات المستقبلية على خفض المواد القابلة للاستخلاص بشكل أكبر. هذا مهم لأن ترشيح السيلوكسان يسمم محفزات البلاتين داخل المكدس. سيقوممورد خراطيم السيليكون لخلايا الوقودالمتطلع للمستقبل بتبني هذه المركبات الأنظف في وقت مبكر. يجب أن تسأل عن طرق المعالجة عند تقييم البائعين.

تمثل الإنشاءات الهجينة اتجاهًا واعدًا آخر. يجمع المصنعون بين طبقات السيليكون الخارجية وبطانات FKM أو PTFE الداخلية. يقلل هذا التصميم من استخلاص السيلوكسان بحوالي 50 مرة مقارنة بالسيليكون غير المبطن. ستحصل على مرونة ونطاق حراري للسيليكون بالإضافة إلى الخمول الكيميائي للبوليمرات الفلورية. توقع أن تصبح هذه الخراطيم الهجينة معيارًا في حلقات تبريد جانب الكاثود.

دور خراطيم السيليكون في البنية التحتية للهيدروجين

تمتد البنية التحتية للهيدروجين إلى ما هو أبعد من المركبة نفسها. تحتاج أجهزة التحليل الكهربائي، وخزانات التخزين، ومحطات التزود بالوقود إلى أنابيب مرنة. تناسب خراطيم السيليكون العديد من هذه التطبيقات الثابتة. فهي تتعامل مع تقلبات درجات الحرارة لمعدات الضغط والتوزيع. يمكن لـمصنع خراطيم تبريد المركبات الكهربائيةذو الخبرة توفير خراطيم لكل من التركيبات المتنقلة والثابتة.

يدعم مسار السوق هذا التوسع. سيصل سوق مركبات خلايا الوقود العالمي إلى 28.23 مليار دولار بحلول عام 2030، بنمو سنوي قدره 19.7%. يدفع هذا النمو الطلب على مجموعات الخراطيم الموثوقة عبر سلسلة التوريد بأكملها. سترى خراطيم السيليكون في أساطيل الحافلات، ومستودعات الشاحنات، ومواقع التوليد الموزعة. يحتاج كل موقع إلى أنابيب تقاوم الحرارة، والضغط، والتعرض للمواد الكيميائية.

ستتطور المعايير جنبًا إلى جنب مع البنية التحتية. تحكم معايير SAE J20 و IATF 16949 بالفعل جودة خراطيم السيارات. من المرجح أن تضيف المراجعات المستقبلية حدود نفاذية خاصة بالهيدروجين. يجب عليك تتبع هذه التغييرات وتحديد الأجزاء المتوافقة. التبني المبكر يحمي استثمارك ويحافظ على سلامة أنظمتك.

تلعب خراطيم السيليكون دورًا حاسمًا في مركبات خلايا وقود الهيدروجين. تضمن مقاومتها للحرارة والمواد الكيميائية تشغيلًا آمنًا وفعالًا. على عكس خراطيم المطاط البحرية، يتحمل السيليكون الظروف القاسية ويوفر عمر خدمة أطول. اختر منتجات عالية الجودة من Sunrise تلبي معايير SAE و ISO. الصيانة المناسبة واختيار المواد يطلقان العنان للإمكانات الكاملة للتكنولوجيا.

الأسئلة الشائعة

هل يمكن لخراطيم السيليكون التعامل مع الحرارة داخل مكدس خلايا الوقود؟

نعم. يظل السيليكون مستقرًا من -60 درجة مئوية إلى 230 درجة مئوية. يغطي هذا النطاق التشغيل النشط والبدء على البارد. تضيف الإنشاءات المعززة قوة لدورات الضغط وظروف التفريغ.

لماذا تتجنب بعض أنظمة خلايا الوقود السيليكون بالقرب من المحفز؟

يرشح السيليكون قليل القسيمات السيلوكسانية. تسمم هذه المركبات مواقع محفز البلاتين في ظل ظروف أكسدة الكاثود. استخدم بطانات FKM أو PTFE للتلامس الداخلي للمكدس. تظل خطوط التبريد الخارجية آمنة.

كم مرة يجب عليك فحص خرطوم خلية وقود الهيدروجين؟

اتبع جدولًا زمنيًا ثابتًا. تحقق من وجود تشققات، وانتفاخ، ووصلات مرتخية. قم بإجراء اختبارات الضغط عند الضغط المقدر. استبدل أي خرطوم يظهر زيادة في الوزن أو تلفًا في السطح قبل أن يتعطل.
