اختيار خرطوم السيليكون المناسب ليس مجرد مسألة تحديد القطر الصحيح. إذ يجب أن يتوافق الخرطوم أيضاً مع وسط العمل، ودرجة الحرارة، والضغط، والحركة، وطريقة التوصيل، ومساحة التركيب. فالخرطوم الذي يبدو مناسباً على الورق قد يظل غير مناسب إذا لم تتطابق بنيته المادية أو تدعيمه مع ظروف الخدمة الفعلية.
بالنسبة للمشترين في قطاع الأعمال التجارية (B2B)، والمهندسين، وفرق المشتريات، فإن فهم هذه العوامل قبل الطلب يمكن أن يساعد في تجنب مشكلات التوافق، وصعوبات التركيب، وتغييرات التصميم غير الضرورية لاحقاً.
النقاط الرئيسية
-
اختر خرطوم السيليكون وفقاً للوسط، ودرجة الحرارة، والضغط، والتفريغ، والحركة، وظروف التركيب للتطبيق الفعلي.
-
يؤثر التدعيم، والبطانة الداخلية، وبنية الخرطوم على مقاومة الضغط، والمرونة، والاستقرار الأبعادي، والتوافق مع الوسائط.
-
تتطلب تطبيقات خلايا الوقود بنيات مختلفة للخراطيم لدوائر التبريد، والكاثود، والآنود لأن كل دائرة تحمل وسيطاً مختلفاً ولها متطلبات مواد مختلفة.
-
يمكن تطوير خراطيم السيليكون المعقدة بناءً على الرسومات، والعينات، والأبعاد، وتكوينات الفروع، ومتطلبات التدعيم، وتفاصيل التوصيل.
ابدأ بالتطبيق والوسط
الخطوة الأولى هي تحديد مكان استخدام الخرطوم وما سيمر من خلاله.
تُستخدم خراطيم السيليكون في العديد من الأنظمة، بما في ذلك أنظمة تبريد المركبات، وأنظمة التوربو وهواء الشحن، وأنظمة سحب الهواء، وخطوط التفريغ، وأنظمة التسخين، ومعدات تصنيع الأغذية، والآلات الصناعية، وأنظمة طاقة خلايا الوقود.
الوسط مهم بشكل خاص لأن السيليكون ليس مناسباً تلقائياً لكل سائل.
على سبيل المثال، السؤال "هل يمكن استخدام خرطوم السيليكون للوقود؟" لا يمكن الإجابة عنه ببساطة بنعم أو لا. لا ينبغي اختيار السيليكون القياسي لخدمة الوقود المباشرة لمجرد أنه يتمتع بمقاومة جيدة لدرجات الحرارة. بل يجب مراعاة نوع الوقود، وظروف التعرض، ودرجة الحرارة، والمادة الداخلية المطلوبة. وقد يتطلب الأمر بنية مقاومة للوقود أو بطانة داخلية مناسبة.
وينطبق الشيء نفسه على السؤال "هل يمكن استخدام خرطوم السيليكون للزيت؟". يعتمد التوافق مع الزيت على نوع الزيت المحدد، ودرجة حرارة التشغيل، وظروف التعرض، وبنية الخرطوم. بالنسبة للتطبيقات التي تتضمن الزيت أو الوقود أو المواد الكيميائية القوية، ينبغي مراعاة السطح الداخلي بشكل منفصل عن هيكل السيليكون الخارجي.
لهذا السبب يجب تحديد التطبيق والوسط قبل اختيار هيكل الخرطوم.
تحقق من درجة الحرارة والضغط والتفريغ والحركة
بعد تحديد التطبيق، تحقق من ظروف الخدمة الفعلية.
تعد درجة الحرارة أحد الأسباب الرئيسية لاختيار السيليكون لتطبيقات الخراطيم الشاقة. ومع ذلك، فإن القيمة ذات الصلة ليست مجرد أقصى درجة حرارة يمكن للمادة تحملها. بل يجب مراعاة درجة حرارة التشغيل المستمرة، وتغيرات درجة الحرارة، ووسط الاتصال، وبنية الخرطوم الإجمالية معاً.
الضغط هو عامل مهم آخر. قد يتطلب الخرطوم المستخدم في نظام التبريد المضغوط أو نظام هواء الشحن تدعيماً للحفاظ على الاستقرار الأبعادي ومقاومة الضغط.
يتأثر ضغط الانفجار بعوامل تشمل تصميم التدعيم، وقطر الخرطوم، وبنية الجدار، وظروف الاختبار المستخدمة للتقييم. يمكن لزيادة التدعيم أو استخدام بنية مختلفة أن يرفع الحد الأدنى لضغط الانفجار، ولكن القيمة النهائية تعتمد على الهندسة المحددة للخرطوم ومادته.
تطبيقات التفريغ لها متطلبات مختلفة. قد يحتاج الخرطوم إلى مقاومة كافية للانكماش عند وجود ضغط سلبي.
ينبغي أيضاً مراعاة الحركة أثناء اختيار الخرطوم. في تطبيقات المركبات، يمكن أن تتعرض الخراطيم للاهتزاز، وحركة المحرك، والانثناء المتكرر، والتغيرات في الوضع أثناء التشغيل. يمكن أن يكون
خرطوم السيليكون المرن مفيداً حيث يحتاج التوصيل إلى استيعاب الحركة، ولكن لا يزال يتعين تحقيق التوازن بين المرونة والتدعيم وهندسة التركيب.
قبل اختيار الخرطوم، ضع في اعتبارك:
-
درجة حرارة التشغيل المستمرة والقصوى
-
ضغط العمل وتقلبات الضغط
-
ظروف التفريغ، إن وجدت
-
الاهتزاز والحركة
-
المرونة المطلوبة
-
مساحة التركيب
-
تكرار الحركة أو الانثناء
إن النظر في هذه الظروف معاً يعطي أساساً أكثر واقعية لاختيار الخرطوم مقارنة بالاختيار بناءً على الحجم وحده.
اختر بنية الخرطوم الصحيحة
يمكن تصنيع خراطيم السيليكون ببنيات تدعيم مختلفة اعتماداً على الأداء المطلوب.
يمكن أن تشمل البنيات المتاحة التدعيم بالبوليستر، والأراميد، والأسلاك. وتشمل خيارات البناء الأخرى فلوروسيليكون، وبطانة مطاط الفلور (FKM)، والسيليكون المثبط للحريق، والسيليكون المناسب للأغذية، والأجزاء المعدنية المدمجة، وذلك حسب التطبيق.
تغير كل بنية التوازن بين مقاومة الضغط، والمرونة، والاستقرار الأبعادي، وخصائص التركيب.
على سبيل المثال، قد يكون الخرطوم المدعم أكثر ملاءمة للتطبيق الذي تكون فيه مقاومة الضغط مهمة. وقد تفضل بنية مختلفة عندما تكون المرونة أو الوزن هما الشاغل الأكبر.
لا تعني زيادة التدعيم تلقائياً أن الخرطوم أفضل لكل تطبيق. إذ يجب أن تتوافق البنية مع متطلبات التشغيل الفعلية.
بالنسبة لتصميمات الخراطيم المعقدة، يمكن أيضًا دمج التعزيز مع ميزات أخرى. قد يستخدم الخرطوم طبقات تعزيز متعددة، أو بطانة داخلية متخصصة، أو تعزيزًا سلكيًا، أو مكونات معدنية مدمجة اعتمادًا على التطبيق.
يعد هذا مهمًا بشكل خاص لمشاريع الخراطيم المخصصة لأن الهيكل النهائي يحتاج إلى العمل كنظام متكامل بدلاً من مجرد تلبية متطلبات مادية واحدة.
متى تحتاج إلى بطانة داخلية؟
يعد السطح الداخلي للخرطوم مهمًا بشكل خاص عندما ينقل الخرطوم الوقود أو الزيت أو المواد الكيميائية.
قد يكون هيكل السيليكون التقليدي مناسبًا للعديد من تطبيقات الهواء والمبرد والأغراض العامة، ولكن التطبيقات التي تتضمن وسائط أكثر تطلبًا قد تتطلب مادة داخلية مختلفة.
تشمل الهياكل الممكنة:
- سطح داخلي من السيليكون القياسي
- طبقة داخلية من فلوروسيليكون (FVMQ)
- بطانة داخلية من فلوروروبر (FKM)
يمكن أن تشمل الهياكل المخصصة تصميمات مبطنة بـ فلوروسيليكون و FKM حيثما يتطلب التطبيق ذلك.
الغرض من البطانة الداخلية هو توفير مادة مختلفة عند سطح تلامس الخرطوم مع الاحتفاظ بالخصائص المطلوبة لهيكل الخرطوم العام. تعتمد البطانة المناسبة على الوسط الفعلي وظروف الخدمة.
هذا التمييز مفيد عند مقارنة منتجات الخراطيم المختلفة. قد يكون لخرطومين أبعاد ومظاهر خارجية متشابهة ولكن لهما هياكل داخلية وتطبيقات مقصودة مختلفة بشكل كبير.

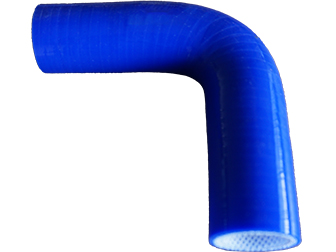

خرطوم سيليكون لخلية الوقود: طابق الهيكل مع الدائرة

تتطلب أنظمة خلايا الوقود اختيارًا دقيقًا للخرطوم لأن الدوائر المختلفة تحمل وسائط مختلفة ولها متطلبات مادية مختلفة.
في أنظمة خلايا وقود الهيدروجين، تتطلب ثلاث دوائر رئيسية عادةً حلول خراطيم مخصصة:
دائرة المبرد
تحمل خراطيم المبرد الماء منزوع الأيونات والمبرد المصمم لتطبيقات خلايا الوقود لإدارة المخرجات الحرارية لمكدس خلايا الوقود. بالنسبة لدوائر المبرد، يعتبر السيليكون مع تعزيز النسيج هيكلًا شائعًا؛ يجب اختيار التعزيز الدقيق وفقًا لمتطلبات الضغط والاستقرار الأبعادي والنظافة.
دائرة الكاثود
تُستخدم خراطيم جانب الكاثود لجانب الهواء/الأكسجين في نظام خلية الوقود. يعتمد تكوين الغاز الدقيق وظروف التدفق ومتطلبات النظافة على تصميم المكدس والنظام. تتطلب خراطيم جانب الكاثود مادة وهيكلًا مناسبًا لدائرة الهواء/الأكسجين ومتطلبات النظافة لنظام خلية الوقود.
دائرة الأنود
قد تتعرض خراطيم جانب الأنود للهيدروجين وغاز التطهير والرطوبة اعتمادًا على بنية النظام ووضع التشغيل. بالنسبة لدوائر غاز جانب الأنود، يمكن النظر في الهياكل ذات التعزيز عالي القوة وبطانة الحاجز حيثما يدعم ذلك مواصفات التطبيق.
تُظهر هذه الأمثلة أن الاختيار لا ينبغي أن يتم بناءً على قطر الخرطوم فقط. يجب مراعاة الدائرة، والوسط المنقول، والتعزيز، والطبقة الداخلية، وطريقة التوصيل، وظروف التثبيت عند تحديد هيكل الخرطوم.
يمكن أن يتضمن تصميم خرطوم خلية الوقود أيضًا مكونات إضافية. اعتمادًا على التطبيق، قد تدمج مجموعات الخراطيم موصلات من سبائك الألومنيوم أو الفولاذ المقاوم للصدأ أو البلاستيك، مثبتة بمشابك أو حلقات تثبيت.
تأكيد الأبعاد والشكل وتفاصيل التوصيل
بمجرد تحديد ظروف التشغيل والهيكل، يجب تأكيد التصميم المادي للخرطوم.
يمكن أن تشمل الأبعاد المهمة:
- القطر الداخلي
- القطر الخارجي
- سُمك الجدار
- الطول الإجمالي
- زاوية الانحناء
- نصف قطر الانحناء
- موقع الفرع
- أبعاد التوصيل

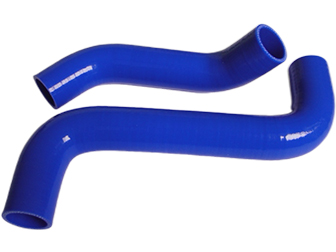

شكل الخرطوم مهم أيضًا عندما تكون مساحة التثبيت محدودة. قد يكون الخرطوم المصبوب أو المشكل أكثر ملاءمة من الأنبوب المستقيم عندما يجب أن يتبع الخرطوم مسار توجيه محدد.
يمكن أن تؤثر المسافة بين الفروع على كل من هيكل الخرطوم وقابليته للتصنيع. تعتمد المسافة الدنيا على حجم الخرطوم وهيكله؛ يجب تأكيد قيم محددة لكل مشروع. بالنسبة للفروع التي تتضمن قارنات معدنية، يلزم وجود مساحة تشغيل إضافية للتثبيت والأدوات.
نصف قطر الانحناء هو اعتبار آخر يعتمد على هيكل الخرطوم. يختلف الحد الأدنى لنصف قطر الانحناء باختلاف هيكل التعزيز ووجود البطانات الداخلية، حيث تؤثر هذه العوامل على المرونة الإجمالية للخرطوم النهائي. يجب تأكيد قيم محددة خلال مرحلة التصميم.
تُظهر هذه التفاصيل سبب وجوب مراعاة التصميم المادي في بداية مشروع خرطوم مخصص بدلاً من بعد تحديد هيكل الخرطوم بالفعل.
يجب أيضًا تحديد تفاصيل التوصيل. اعتمادًا على التطبيق، قد تستخدم مجموعة الخرطوم موصلات بلاستيكية، أو قارنات معدنية، أو مشابك، أو طرق تثبيت، أو مكونات مدمجة أخرى. يمكن أن تشمل مجموعات الخراطيم حشوات معدنية وتعزيزًا سلكيًا أو معدنيًا حيثما لزم الأمر.
تحقق من المعايير والمواصفات المعمول بها
تتمثل الخطوة التالية في التحقق مما إذا كان التطبيق يتطلب معياراً صناعياً معيناً، أو مواصفة، أو متطلبات محددة من قبل العميل.
قد يحدد المعيار جوانب مثل الأبعاد، والتفاوتات المسموح بها، ومتطلبات المواد، أو خصائص الأداء. ومع ذلك، يعتمد المعيار المعمول به على الخرطوم والتطبيق المحددين.
بالنسبة لتطبيقات السيارات، قد يكون معيار SAE J20 ذا صلة ببعض متطلبات خراطيم التبريد والرادياتير. كما تشير معلومات التصميم لبعض خراطيم السيليكون إلى SAE J20 عند مناقشة القطر الداخلي، وسمك الجدار، وتفاوتات الطول.
بدلاً من افتراض أن معياراً واحداً ينطبق على كل خرطوم سيليكون، يجب على المشترين تأكيد المتطلبات الدقيقة للتطبيق المقصود.
من المفيد أيضاً التمييز بين مواصفات المواد العامة ومتطلبات الأداء الفعلية للخرطوم النهائي. قد يلبي الخرطوم متطلبات المواد بينما لا يزال بحاجة إلى تعزيز أو هندسة أو بطانة داخلية مختلفة للتطبيق النهائي.
بالنسبة للمشاريع المخصصة، يجب أيضاً مناقشة تفاوتات الأبعاد قبل الإنتاج. ولتحكم أدق في الأبعاد، يمكن استخدام الفحص القائم على التركيبات.
خراطيم سيليكون مخصصة لتطبيقات محددة
عندما لا يتناسب الخرطوم القياسي مع التطبيق المطلوب، يمكن تطوير خراطيم سيليكون مخصصة بناءً على التصميم وظروف التشغيل الفعلية.
يمكن أن يتضمن التخصيص أكثر من مجرد تغيير قطر الخرطوم أو طوله. واعتماداً على المشروع، قد يشمل ذلك أشكالاً معقدة، أو فروعاً متعددة، أو هياكل تعزيز مختلفة، أو بطانات داخلية، أو تعزيزاً سلكياً، أو حشوات معدنية، أو مكونات مدمجة أخرى.
يمكن أن تشمل التركيبات المتاحة تعزيزاً بالبوليستر، والأراميد، والأسلاك، بالإضافة إلى الفلوروسيليكون، وبطانة FKM، والأجزاء المعدنية، اعتماداً على التطبيق.
بالنسبة لمشروع جديد، يعد الرسم أو العينة نقطة بداية عملية. يجب بعد ذلك توفير ظروف الخدمة الأساسية، مثل الوسط، ودرجة الحرارة، والضغط أو التفريغ، والأبعاد، ومتطلبات التوصيل، ومساحة التركيب.
تساعد هذه التفاصيل في تحديد هيكل الخرطوم المناسب وتحديد اعتبارات التصنيع في مرحلة مبكرة من التصميم.
تغطي خبرة Sunrise في تطوير الخراطيم المخصصة
أشكال الخراطيم المعقدةلمساحات التركيب المدمجة، والخراطيم متعددة الفروع، والفروع غير المركزية، والوصلات المعدنية، وتجميعات الخراطيم.
هذا يعني أنه يمكن النظر في حلول خراطيم السيليكون ليس فقط لأبعاد الخراطيم القياسية ولكن أيضاً للتطبيقات التي تتطلب فيها المسارات، أو تكوين الفروع، أو التعزيز، أو البطانة الداخلية، أو تصميم التوصيل بنية أكثر تحديداً.
يمكن أن يساعد توفير معلومات التصميم في مرحلة مبكرة في تحديد مشكلات التصنيع المحتملة قبل بدء الإنتاج وتسهيل تطوير خرطوم يناسب متطلبات التركيب الفعلية.
إذا كان لديك رسم أو عينة أو متطلبات تطبيق محددة، يمكنك الاتصال بـ
SUNRISE silicone hoseلمناقشة هيكل الخرطوم المطلوب وخيارات التخصيص.
الأسئلة الشائعة
ما هي مدة صلاحية خرطوم السيليكون؟
يعتمد العمر التشغيلي لخرطوم السيليكون على درجة الحرارة، والضغط، والوسط، والحركة، وظروف التركيب، وهيكل المادة. لا توجد قيمة واحدة للعمر التشغيلي تنطبق على كل تطبيق. يعد الاختيار الصحيح للمواد والتركيب أمراً مهماً للأداء طويل الأمد.
هل خرطوم السيليكون مقاوم للزيت؟
السيليكون القياسي ليس مناسباً تلقائياً لكل تطبيقات الزيت. يجب تقييم نوع الزيت، ودرجة الحرارة، وظروف التعرض، وهيكل الخرطوم. قد تكون هناك حاجة إلى بطانة داخلية مناسبة لبعض التطبيقات.
هل خرطوم السيليكون مقاوم للحرارة؟
يتمتع السيليكون بمقاومة جيدة لدرجات الحرارة ويستخدم بشكل شائع في التطبيقات التي تنطوي على درجات حرارة مرتفعة. ومع ذلك، يعتمد نطاق درجة الحرارة المناسب على مركب السيليكون المحدد، والهيكل، والوسط، وظروف التشغيل.
هل خرطوم السيليكون مقاوم للوقود؟
ليست كل خراطيم السيليكون مناسبة لخدمة الوقود المباشرة. يجب مراعاة نوع الوقود وظروف التعرض، وقد تكون هناك حاجة إلى هيكل مقاوم للوقود أو بطانة داخلية مناسبة لبعض التطبيقات.
