كيف يعمل خرطوم السيليكون

يقترب معظم المشترين من اختيار خراطيم السيليكون بطرح سؤالين أولاً: ما هو تصنيف درجة الحرارة، وما هو السعر؟ كلاهما مهم - لكن البدء من هنا غالباً ما يؤدي إلى المنتج الخطأ. يمكن لخرطوم السيليكون الذي يفي بمواصفات درجة الحرارة على الورق أن يفشل قبل الأوان إذا كان هيكل التعزيز لا يتطابق مع ظروف الضغط، أو إذا كان المركب غير متوافق مع السائل الذي يتم نقله، أو إذا كان التصميم مخصصاً لنوع مختلف تماماً من الأحمال.

يشرح هذا المقال كيفية عمل خراطيم السيليكون فعلياً - ليس فقط مما تتكون، ولكن كيف يستجيب هيكلها لظروف التشغيل المختلفة. كما يتناول أربعة افتراضات تؤدي عادةً بالمشترين في قطاع الأعمال (B2B) إلى تحديد المنتج الخطأ، ويقدم إطاراً عملياً لمطابقة نوع الخرطوم مع التطبيق.

ما هي الأنواع المختلفة لخراطيم السيليكون؟

خراطيم السيليكون ليست فئة منتجات واحدة. يغطي المصطلح مجموعة واسعة من التصميمات ذات هياكل ومبادئ عمل وخصائص أداء مختلفة بشكل كبير. يعد فهم الفئات الرئيسية الخطوة الأولى نحو الاختيار الصحيح.

خرطوم السيليكون للمركبات هو الفئة الأوسع والأكثر تطلباً من الناحية الفنية. ويشمل خرطوم السيليكون لأنظمة التبريد، وخرطوم الرادياتير المصنوع من السيليكون، وخرطوم التيربو، وخرطوم مبرد هواء الشحن، وخرطوم سحب الهواء، وخرطوم السيليكون المفرغ (فاكيوم)، وخرطوم السخان، وخرطوم خلية الوقود. يخدم كل منها نظاماً مختلفاً بمتطلبات مختلفة من حيث درجة الحرارة والضغط والسوائل والهندسة. إن خرطوم رادياتير سيليكون الذي يربط الرادياتير بكتلة المحرك يعمل في ظروف مختلفة عن خرطوم التيربو الذي يتعامل مع الهواء الساخن المضغوط، على الرغم من وجود كلاهما في نفس حجرة المحرك.

يغطي خرطوم السيليكون للاستخدام الخاص التصميمات المصممة للظروف الصعبة أو غير العادية. يستخدم خرطوم السيليكون المعزز بالأسلاك هيكلاً فولاذياً لولبياً مدمجاً في الجدار لمقاومة الانهيار تحت ضغط التفريغ (الفاكيوم).

يوفر الخرطوم المعزز بـ Kevlar والأراميد قوة انفجار أعلى بسماكة جدار أقل. يوسع الخرطوم المعزز بالألياف الزجاجية نطاق درجة الحرارة المفيدة ليقترب من مصادر الحرارة. يلبي خرطوم السيليكون المقاوم للحريق متطلبات UL94-V0 أو EN45545-2 للتطبيقات في مركبات السكك الحديدية وغيرها من البيئات الحساسة للحريق. تستخدم الإصدارات المقاومة للمواد الكيميائية والوقود عادةً بطانة داخلية من FKM لمنع التحلل الناتج عن الوسائط القوية.

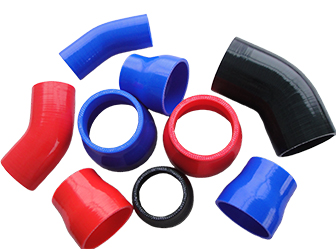

توفر وصلات السيليكون العالمية - الخراطيم المستقيمة، والمخفضات، وأكواع 45 درجة و90 درجة، وخراطيم الحدبة، وغيرها من الأشكال القياسية - حلول توصيل مرنة عبر مجموعة من الأقطار وهندسة التركيب دون الحاجة إلى أدوات مخصصة.

تخدم خراطيم السيليكون المخصصة للغذاء وخراطيم السيليكون المجدولة التطبيقات التي تكون فيها نقاء المادة والتعامل مع الضغط أكثر أهمية من درجات الحرارة القصوى. منتجات السيليكون المبثوقة، بما في ذلك خطوط التفريغ والأنابيب الصناعية، هي عادةً تصميمات أحادية الطبقة غير معززة ومناسبة للخدمة تحت ضغط منخفض أو تفريغ عند درجات حرارة معتدلة. تعمل أجزاء السيليكون المقولبة على توسيع نطاق المادة لتشمل مكونات ثلاثية الأبعاد للتطبيقات الصناعية والرعاية الصحية والمستهلك.

يظل الخرطوم المطاطي - بما في ذلك خرطوم تبريد EPDM، وخرطوم سحب هواء EPDM، وخرطوم وقود مطاط النيتريل - مناسباً للتطبيقات القياسية حيث تكون التكلفة هي الاعتبار الأساسي وتكون ظروف التشغيل ضمن الحدود التقليدية.

كيف يعمل خرطوم السيليكون - وأين يخطئ معظم المشترين

يعتمد مبدأ عمل خرطوم السيليكون على نوع الحمل الذي صُمم للتعامل معه. تشترك معظم خراطيم السيليكون المعززة للسيارات في بناء متعدد الطبقات، ولكن الطريقة التي يستجيب بها هذا البناء للضغط، والتفريغ، ودرجة الحرارة، والتعرض للسوائل تختلف بشكل كبير اعتماداً على كيفية تصميمه. هناك أربعة افتراضات تقود المشترين عادةً نحو المنتج الخطأ.

الافتراض الأول: تصنيف درجة الحرارة هو معيار الاختيار الأساسي

يدين مطاط السيليكون باستقراره الحراري للهيكل الجزيئي المكون من السيليكون والأكسجين (Si-O). تتمتع رابطة Si-O بطاقة رابطة أعلى من روابط الكربون-كربون (C-C) التي تشكل العمود الفقري لمعظم المطاط التقليدي. وهذا يمنح السيليكون مقاومة أكبر للتحلل الحراري في درجات الحرارة المرتفعة، كما يحافظ على المرونة في درجات الحرارة المنخفضة حيث تصبح العديد من اللدائن القائمة على الكربون هشة.

ومع ذلك، فإن تصنيف درجة الحرارة للخرطوم النهائي يعتمد على أكثر من مجرد مركب السيليكون وحده. لألياف التعزيز حدودها الحرارية الخاصة. يمكن أن يتحلل الالتصاق بين الطبقات قبل أن يفشل مركب السيليكون نفسه. كما أن توافق السوائل في درجات الحرارة المرتفعة هو مسألة منفصلة تماماً.

إن خرطوم السيليكون للمبرد، على سبيل المثال، قد يستخدم مركباً مصنفاً للخدمة المستمرة فوق 200 درجة مئوية، ولكن إذا كانت تركيبة سائل التبريد غير متوافقة كيميائياً مع ذلك المركب، فسيحدث تحلل عند درجات حرارة التشغيل العادية. يعالج خرطوم التبريد المقاوم لـ OAT من SUNRISE هذه المشكلة مباشرة - فهو مركب ومختبر خصيصاً للتوافق مع مضاد التجمد بتقنية الأحماض العضوية (Organic Acid Technology) في ظل ظروف SAE J20 الفئة A، باستخدام خليط 50/50 من سائل التبريد والماء. قد لا توفر مركبات خراطيم تبريد السيليكون القياسية نفس المقاومة، مما يعني أن اختيار خرطوم رادياتير سيليكون بناءً على تصنيف درجة الحرارة وحده، دون التأكد من توافق سائل التبريد، يمكن أن يؤدي إلى فشل مبكر.

الافتراض الثاني: الخرطوم المعزز القياسي يعمل لتطبيقات التفريغ (الفاكيوم)

يفرض الضغط والتفريغ متطلبات متناقضة هيكلياً على الخرطوم. في تطبيقات الضغط الموجب - تدوير سائل التبريد، الشحن التوربيني، هواء الشحن - يمارس السائل أو الغاز داخل الخرطوم قوة خارجية على الجدران. تقاوم طبقة التعزيز هذا التمدد الخارجي وتحافظ على شكل الخرطوم وقطره تحت الحمل.

في تطبيقات التفريغ، ينعكس الوضع. يمارس الضغط الجوي خارج الخرطوم قوة داخلية. بدون هيكل مصمم لمقاومة هذا الحمل الداخلي، ينحرف جدار الخرطوم للداخل، مما يقلل من التجويف الداخلي ويقيد التدفق أو يمنعه. طبقة تعزيز البوليستر المجدولة، التي تكون فعالة في مقاومة التمدد الخارجي، توفر مقاومة قليلة للانهيار الداخلي.

يحل خرطوم السيليكون المفرغ المعزز بالأسلاك هذه المشكلة عن طريق دمج زنبرك فولاذي مستمر في جدار الخرطوم. يوفر السلك الحلزوني صلابة شعاعية تقاوم التشوه الداخلي بغض النظر عن فرق الضغط الخارجي. ولهذا السبب تتطلب تطبيقات تفريغ خرطوم السيليكون تصميماً خاصاً، وليس خرطوماً معززاً قياسياً تم اختياره بناءً على تصنيف درجة الحرارة وحده.

الافتراض الثالث: المزيد من طبقات التعزيز يعني دائماً أداءً أفضل

يعمل التعزيز على تحسين مقاومة الضغط والاستقرار الأبعادي، ولكنه يقلل أيضاً من المرونة. في التطبيقات ذات المسارات المعقدة - الانحناءات الضيقة، أو مساحة التركيب المحدودة، أو الوصلات التي يجب أن تمتص حركة المحرك - يمكن أن يجعل التعزيز المفرط تركيب الخرطوم صعباً ويؤدي إلى تركيز الإجهاد عند نقاط التوصيل.

توفر مواد التعزيز الأربع الرئيسية المستخدمة في خراطيم السيليكون للسيارات توازناً مختلفاً للخصائص. ألياف البوليستر هي الأكثر استخداماً وتوفر مزيجاً عملياً من مقاومة الضغط والمرونة والتكلفة. وهي تعمل بشكل جيد عبر نطاق درجات الحرارة لمعظم تطبيقات التبريد والسخان والسحب. توفر ألياف الأراميد - بما في ذلك Kevlar - قوة شد أعلى بكثير بسماكة جدار أقل، مما يجعلها مناسبة لتطبيقات الضغط العالي حيث يكون الوزن أو المساحة قيداً. يوسع تعزيز الألياف الزجاجية الأداء الحراري المفيد ليقترب من مصادر الحرارة وغالباً ما يستخدم في التطبيقات التي يمر فيها الخرطوم بالقرب من مكونات العادم. السلك الفولاذي، كما ذكرنا أعلاه، هو هيكل التعزيز الوحيد الذي يمنع الانهيار بشكل موثوق تحت ضغط التفريغ.

بالنسبة لمعظم تطبيقات خراطيم السيليكون في المركبات — بما في ذلك خراطيم السيليكون لسائل التبريد، وخراطيم الرادياتير المصنوعة من السيليكون، وأنظمة السحب القياسية — فإن الخيار الأنسب هو استخدام طبقة واحدة أو طبقتين من نسيج البوليستر. إن تحديد تعزيزات من الأراميد أو الألياف الزجاجية في تطبيقات سائل التبريد القياسية لا يحسن الأداء ويضيف تكلفة غير ضرورية.

الافتراض الرابع: خراطيم الدرجة الغذائية وخلايا الوقود هي ببساطة نسخ مطورة من خراطيم السيليكون القياسية

تعمل خراطيم السيليكون المخصصة للدرجة الغذائية وخلايا الوقود وفق مبدأ مختلف عن خراطيم الضغط. فوظيفتها الأساسية ليست تحمل الأحمال الميكانيكية، بل نقل الوسائط دون تلويثها.

عادة ما يتم معالجة خرطوم السيليكون القياسي باستخدام عملية تعتمد على البيروكسيد. يمكن أن تترك معالجة البيروكسيد بقايا كيميائية في الخرطوم النهائي قد تتسرب إلى السائل الذي يتم نقله. بالنسبة لتطبيقات ملامسة الأغذية، فإن السيليكون المعالج بالبلاتين هو الخيار المناسب. تنتج عملية التحفيز بالبلاتين معالجة أنظف مع مستويات أقل بكثير من البقايا القابلة للاستخلاص، ولهذا السبب يعد السيليكون المعالج بالبلاتين هو المعيار للأنابيب المخصصة للدرجة الغذائية والدوائية.

بالنسبة لتطبيقات خلايا الوقود، يتحول الاهتمام إلى فئة معينة من المركبات تسمى السيلوكسانات الحلقية — وهي جزيئات متطايرة تحتوي على السيليكون يمكن أن تهاجر خارج مطاط السيليكون التقليدي في ظروف التشغيل. في نظام خلايا وقود الهيدروجين، يمكن للسيلوكسانات الحلقية التي تصل إلى مجموعة قطب الغشاء أن تمتز على محفز البلاتين، مما يقلل من نشاطه ويؤدي إلى تدهور أداء خلية الوقود بمرور الوقت. تستخدم خراطيم السيليكون المصممة لخدمة خلايا الوقود مركبات مصممة خصيصاً بنسبة منخفضة من السيلوكسانات الحلقية القابلة للاستخلاص. وحيثما تكون هناك حاجة إلى مقاومة كيميائية إضافية — خاصة في تطبيقات جانب الأنود أو إمداد الوقود — توفر البطانة الداخلية FKM حاجزاً بين هيكل السيليكون والوسط المنقول.

إطار عملي للاختيار للمشترين في قطاع الأعمال (B2B)

بدلاً من العمل من خلال قائمة مراجعة عامة، فإن النهج الأكثر كفاءة هو مطابقة سيناريو التطبيق مباشرة مع متطلبات البناء.

بالنسبة لتطبيقات سائل التبريد والرادياتير، تأكد من تركيبة سائل التبريد قبل تحديد مركب الخرطوم. تتطلب سوائل التبريد من نوع OAT و HOAT مركباً معتمداً لتلك الكيمياء وفقاً لمعايير SAE J20. يجب التأكد من أبعاد الخرطوم، وهندسة الانحناء، وواجهة التوصيل من خلال رسم أو عينة موجودة لضمان التركيب الصحيح.

بالنسبة لتطبيقات الشاحن التوربيني (Turbocharger)، وCAC، وسحب الضغط العالي، تعتبر درجة الحرارة وضغط التشغيل هما المعياران الأساسيان. يجب اختيار عدد طبقات التعزيز والبناء لتوفير هامش أمان كافٍ فوق أقصى ضغط تشغيل. بالنسبة لهندسات الانحناء المعقدة، فإن العينة المادية أو الرسم ثلاثي الأبعاد يقلل بشكل كبير من وقت التطوير.

بالنسبة لتطبيقات التفريغ (Vacuum)، يعد التعزيز السلكي هو نقطة البداية الصحيحة. يجب التأكد من سمك الجدار والقطر الداخلي مقابل مستوى التفريغ ومتطلبات التدفق للنظام. لا ينبغي استبدال خرطوم السيليكون المجدول القياسي.

بالنسبة للتطبيقات الغذائية أو الدوائية أو خلايا الوقود، حدد مركباً معالجاً بالبلاتين لملامسة الأغذية ومركباً منخفض الاستخلاص لخدمة خلايا الوقود. تأكد مما إذا كانت بطانة FKM مطلوبة بناءً على الوسط المحدد وموقع الدائرة.

بالنسبة للمتطلبات المخصصة — الأبعاد غير القياسية، الأشكال المعقدة، اللون أو العلامات المحددة، أو دمج التركيبات المعدنية — قدم رسماً أو عينة أو رسماً تخطيطياً للأبعاد. تدعم SUNRISE تطوير خراطيم السيليكون المخصصة من عينة أو رسم، بحد أدنى للطلب يبلغ 10 قطع لكل عنصر للمنتجات المقولبة.

الخلاصة

يعمل خرطوم السيليكون من خلال مطابقة تصميمه الهيكلي مع المتطلبات المحددة لبيئة تشغيله. تصنيف درجة الحرارة هو مدخل واحد في تلك المعادلة، وليس النتيجة النهائية. يساهم هيكل التعزيز، وتركيبة المركب، وطريقة المعالجة، والبطانة — إن وجدت — في كيفية أداء الخرطوم في ظل ظروف الخدمة الفعلية.

تقوم SUNRISE بتصنيع خراطيم السيليكون عالية الأداء ومنتجات السيليكون المقولبة منذ عام 2006، وهي حاصلة على شهادتي IATF 16949 و ISO 9001. تغطي مجموعة المنتجات خراطيم السيليكون للمركبات، والإنشاءات ذات الاستخدام الخاص، والأنابيب الغذائية، وحلول خراطيم خلايا الوقود، ومكونات السيليكون المقولبة المخصصة لتطبيقات السيارات والصناعة والسكك الحديدية وغيرها.

إذا كنت تبحث عن خراطيم سيليكون لتطبيق معين، فإن المسار الأكثر كفاءة للوصول إلى المنتج المناسب هو مشاركة ظروف التشغيل، ونوع السائل، والأبعاد، وأي معايير معمول بها. أرسل رسمك أو عينتك أو متطلباتك الفنية إلينا وسيقوم فريقنا بتقييم البناء المناسب وتقديم عرض سعر بناءً على تطبيقك الفعلي.
