تمثل تعاونات Toyota الأخيرة في مجال شاحنات خلايا الوقود مع Scania و IVECO خطوة مهمة نحو التحقق الفعلي من النقل الثقيل بالهيدروجين، مع التخطيط لتجارب أسطول منظمة بحلول عام 2027، على الرغم من أن النشر التجاري الكامل يظل هدفاً طويل الأمد. بالنسبة لموردي مكونات المركبات والمشترين في قطاع الأعمال (B2B)، فإن السؤال الأكثر أهمية ليس فقط كيفية أداء مكدس خلايا الوقود، بل ما إذا كانت أنظمة الهواء والمبرد وإدارة السوائل المحيطة يمكنها توفير الموثوقية على المدى الطويل في ظل ظروف الشاحنات التجارية.
في شاحنة خلايا الوقود، تعد الخراطيم جزءاً من نظام أوسع يدير الحرارة وتدفق الهواء، وفي مواقع مختارة، الوسائط المتعلقة بالهيدروجين.تتجاوز وظيفتها مجرد ربط مكونين. إذ يجب عليها الحفاظ على التدفق، والإحكام، والمرونة، واستقرار المواد خلال دورات حرارية متكررة، واهتزاز المركبة، وتغيرات الضغط، وساعات التشغيل الطويلة.
تخلق المركبات الثقيلة بيئة متطلبة بشكل خاص. فمقارنة بالعديد من تطبيقات مركبات الركاب، قد تعمل الشاحنات لساعات يومية أطول، وتتعرض لاهتزاز تراكمي أعلى، وتحمل أحمالاً أكبر، وتواجه تغيرات أوسع في درجات الحرارة المحيطة. كما قد تكون مساحة التعبئة حول المكدسات والضواغط والمضخات والمبادلات الحرارية ومكونات الهيكل محدودة. ونتيجة لذلك، يجب مراعاة مسار الخرطوم، ونصف قطر الانحناء، والتعزيز، وسمك الجدار، ووصلات الأطراف، والحماية من التآكل أثناء التطوير.
1. خراطيم المبرد: الإدارة الحرارية وتوافق المواد
تولد مكدسات خلايا الوقود وإلكترونيات الطاقة ذات الصلة حرارة يجب التحكم فيها للحفاظ على تشغيل مستقر للنظام. قد تربط خراطيم المبرد المكدسات والمضخات والمبادلات الحرارية والصمامات ومكونات الإدارة الحرارية الأخرى.
بالنسبة لهذه التطبيقات، يجب على المشترين تقييم أكثر من مجرد نطاق درجة الحرارة الاسمي. تشمل العوامل المهمة توافق المبرد، ودورات درجة الحرارة، وضغط العمل ونبضات الضغط، والمرونة في درجات الحرارة المنخفضة، ومقاومة الاهتزاز، والاستقرار الأبعادي عند نقاط التوصيل.
حيثما تستخدم دائرة التبريد مياهاً منزوعة الأيونات أو مبرداً منخفض التوصيل، يجب أيضاً تقييم المواد من حيث المواد القابلة للاستخلاص. اعتماداً على مركب الخرطوم ومواصفات النظام، يمكن للمواد المنبعثة من الأسطح المبللة أن تؤثر على توصيل المبرد أو تلوث المكونات الحساسة. ولهذا السبب يعد اختيار المواد والتحقق الخاص بالتطبيق أمراً مهماً لأنظمة خراطيم مبرد خلايا الوقود.
2. خراطيم إدارة الهواء: المرونة، ومقاومة الحرارة، والتوجيه
قد تتضمن أنظمة هواء خلايا الوقود وصلات بين ضواغط الهواء، ومكونات جانب الكاثود، ومعدات الترطيب، وأقسام السحب أو التصريف. قد تعمل هذه الخراطيم بالقرب من المكونات المولدة للحرارة وداخل مناطق تعبئة ضيقة في المركبة.

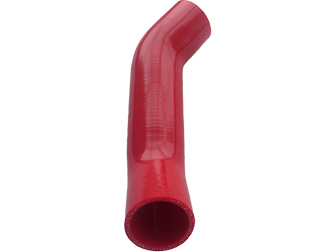

يمكن النظر في استخدام خرطوم السيليكون حيثما تكون المرونة، ومقاومة درجات الحرارة، ومقاومة الأوزون، والهندسة المقولبة المخصصة مطلوبة. قد تكون هناك حاجة إلى التعزيز حيثما تتطلب الدائرة ضغطاً أو تفريغاً. ومع ذلك، يجب اختيار البناء الصحيح بناءً على تخطيط النظام الفعلي، ودرجة حرارة الهواء، وظروف الضغط، وطريقة التوصيل، وعمر الخدمة المطلوب.
بالنسبة لتصاميم الخراطيم المقولبة، حتى التغييرات الصغيرة في زاوية الانحناء، أو طول الساق، أو سمك الجدار، أو قطر الخرطوم يمكن أن تؤثر على التركيب والإجهاد طويل الأمد عند الوصلة. يمكن للمراجعة المبكرة للرسومات ثنائية الأبعاد، أو بيانات ثلاثية الأبعاد، أو العينات المادية أن تقلل من مشاكل التركيب خلال مراحل النموذج الأولي والتحقق.
3. الخطوط المتعلقة بالهيدروجين: لا تعامل كل خرطوم كخرطوم هيدروجين
تتطلب الدوائر المتعلقة بالهيدروجين تقييماً هندسياً منفصلاً. لا ينبغي استخدام خرطوم مصمم لخدمة الهواء أو المبرد تلقائياً لخدمة الهيدروجين، خاصة حيث تكون متطلبات الضغط، والنفاذية، والإحكام، والتركيبات، والسلامة أكثر صرامة.
بالنسبة لأي تطبيق يتضمن ملامسة الهيدروجين، يجب على المشترين تأكيد الوسيط، وضغط التشغيل، ونطاق درجة الحرارة، ودورات الضغط، وتوقعات النفاذية، وتصميم التركيبات الطرفية، والمتطلبات المحددة للمشروع أو المتطلبات التنظيمية. تتطلب مجموعات خراطيم الهيدروجين المضغوط عالي الضغط مستوى مختلفاً من التحقق عن خراطيم السيليكون القياسية للمبرد أو الهواء. يتناول النطاق العام لمعيار CSA/ANSI HGV 4.2، على سبيل المثال، متطلبات السلامة لخراطيم ومجموعات خراطيم الهيدروجين الغازي المضغوط في تطبيقات محددة لمحطات التزود بالوقود، والموزعات، وأنظمة وقود المركبات.
4. تعتمد متانة المركبات الثقيلة على تصميم الخرطوم الكامل
لا يتم تحديد متانة الخرطوم من خلال المادة الأساسية وحدها. في استخدام المركبات التجارية، يعتمد الأداء على البناء الكامل وبيئة التركيب.
تشمل الاعتبارات الرئيسية:
الوسيط المنقول ومتطلبات التوافق الكيميائي
درجات حرارة التشغيل المستمرة والقصوى
ضغط العمل، ونبضات الضغط، وهامش ضغط الانفجار المطلوب
مادة التعزيز، وعدد الطبقات، وسمك الجدار، والتفاوتات الأبعاد
نصف قطر الانحناء، والتوجيه، وموضع المشبك، والتعرض للتآكل، ومصادر الحرارة القريبة
الوصلات الطرفية، وواجهات الإحكام، وطريقة التجميع
عمر الخدمة المستهدف، ودورة التحقق، ومتطلبات التتبع
قد يفشل خرطوم السيليكون ذو التصنيف الحراري الصحيح قبل الأوان إذا لم يكن التعزيز، أو التوجيه، أو تصميم المشبك، أو نصف قطر الانحناء، أو واجهة الموصل مناسبة لظروف التشغيل الفعلية للمركبة.
5. المعلومات المطلوبة لاختيار خرطوم خلايا الوقود
لتسريع التقييم الفني وعروض الأسعار، يجب على مشتري قطاع الأعمال (B2B) مشاركة:
وظيفة الخرطوم: مبرد، أو هواء، أو متعلق بالهيدروجين، أو دائرة مساعدة أخرى
الوسيط المنقول وأي متطلبات للنقاء أو انخفاض المواد القابلة للاستخلاص
نطاق درجة الحرارة، وضغط العمل، وبيانات نبضات الضغط، والعمر المستهدف
القطر الداخلي للخرطوم، والقطر الخارجي، والطول، وسمك الجدار، وهندسة الانحناء، ومساحة التركيب
الرسومات، والملفات ثلاثية الأبعاد، والعينات، أو صور للمجموعة المركبة
احتياجات التعزيز، والبطانة، وأداء مقاومة اللهب، أو الحماية من التآكل المطلوبة
التركيبات، والمشابك، والموصلات السريعة، ومتطلبات الإحكام، والمعايير المعمول بها
كمية النموذج الأولي، والحجم السنوي المقدر، وتوقيت المشروع المستهدف
مع انتقال برامج شاحنات خلايا الوقود نحو التشغيل الفعلي، يجب اختيار أنظمة خراطيم المركبات كمكونات هندسية بدلاً من قطع غيار عامة. يعتمد البناء الأكثر ملاءمة على الدائرة، والوسيط، وظروف التشغيل، وتصميم التوجيه، ومتطلبات التحقق.
تطور SUNRISE حلول خراطيم سيليكون مخصصة لتطبيقات السيارات والمركبات التجارية، بما في ذلك الخراطيم المستقيمة المعززة، والخراطيم المقولبة، وخراطيم التخفيض، والإنشاءات المبطنة المختارة. لمراجعة المشروع، يمكن للمشترين مشاركة رسوماتهم أو عيناتهم جنباً إلى جنب مع ظروف التشغيل، والمعايير المستهدفة، والكمية المقدرة. يمكن لفريقنا بعد ذلك تقييم إنشاءات الخراطيم الممكنة وتقديم عرض أسعار بناءً على التطبيق الفعلي.
